Komprehensibong Pagsusuri ng LCD Black Technology (Bahagi 1): Istraktura at Koneksyon, Pag-unlock sa Core Code of Display

Sa mundo ngayon kung saan ang mga electronic device ay nasa lahat ng dako, ang mga liquid crystal display (mga LCD) ay nagsisilbing pangunahing interface para sa pakikipag-ugnayan ng tao-machine, at ang kanilang mga teknikal na kakayahan ay direktang tumutukoy sa karanasan ng gumagamit ng mga device. Mula sa mga matalinong nasusuot hanggang sa mga pang-industriyang control system, mula sa mga automotive na display hanggang sa consumer electronics, sa likod ng mga LCD na produkto sa iba't ibang sitwasyon ay may maselang disenyong istruktural na mga scheme at teknolohiya ng koneksyon. Bilang isang propesyonal na custom na LCD display manufacturer at isang makapangyarihang LCD display factory, ang CNK ay isang dalubhasa at sopistikadong high-tech na enterprise na nakatuon sa R&D, produksyon, at pagbebenta ng mga display device at HMI (Human-Machine Interface) na mga produkto.

Ngayon, magsasagawa kami ng malalim na pagsusuri sa mga pangunahing batayan ng mga LCD, na tutulong sa iyong maunawaan ang pinagbabatayan na lohika ng teknolohiya sa pagpapakita.

I. Istraktura ng Produkto: Tailor-Made Display Solutions

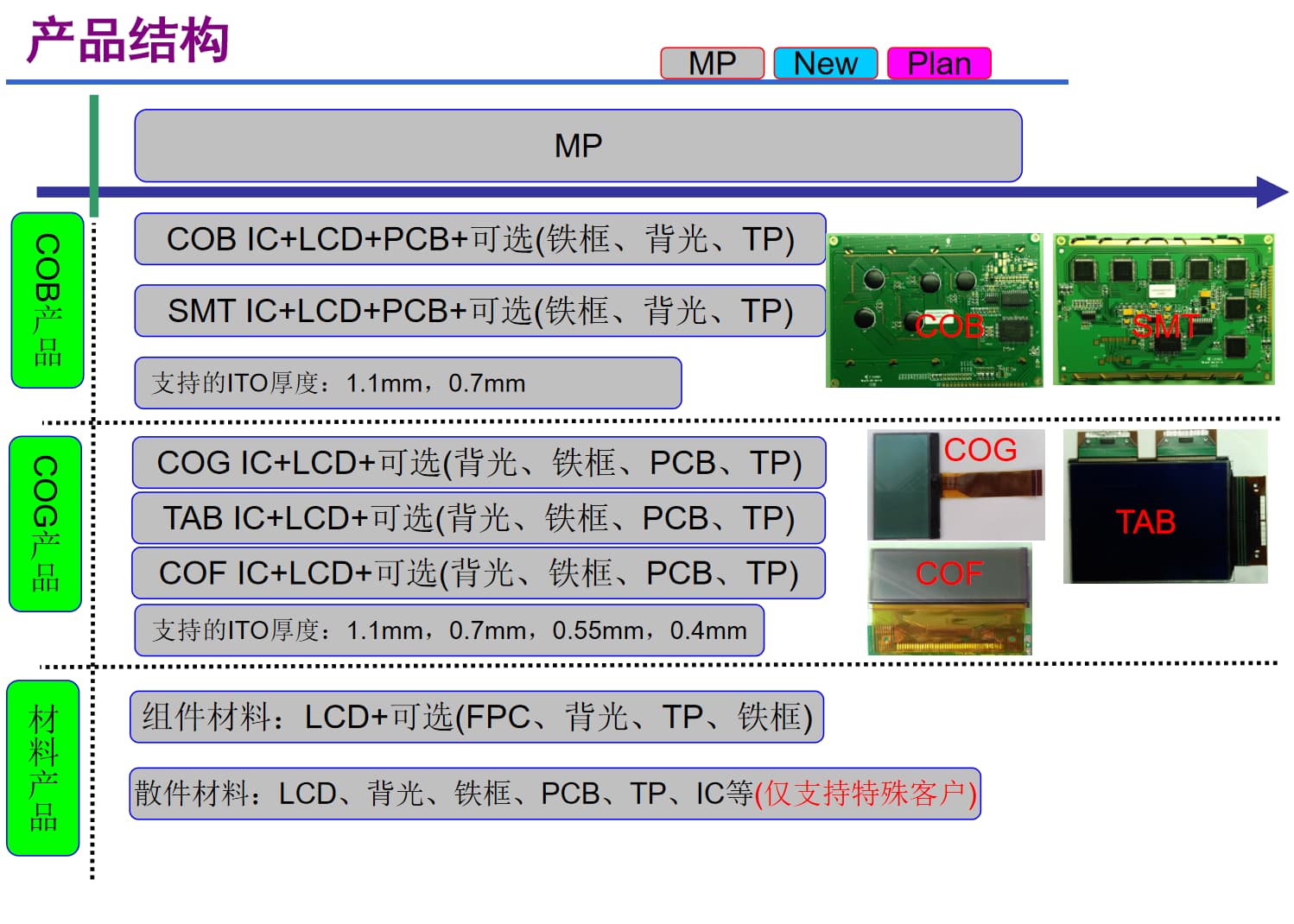

Ang istraktura ng produkto ng mga LCD ay hindi one-size-fits-all ngunit na-customize ayon sa mga sitwasyon ng aplikasyon at mga kinakailangan sa pagganap. Bilang isang makaranasang kumpanya sa pagmamanupaktura ng display, ang mga pangunahing produkto ng CNK ay kinabibilangan ng mga monochrome LCD at monochrome module, 0.96-15.6 inch TFT display modules, OLED modules, at HMI human-machine interaction modules. Ang istraktura ng produkto nito ay pangunahing binubuo ng tatlong kategorya ng mga pangunahing produkto at iba't ibang mga derivative scheme:

1. Pinagsanib na Mga Produkto: Mahusay at Matatag na Mainstream na Mga Pagpipilian

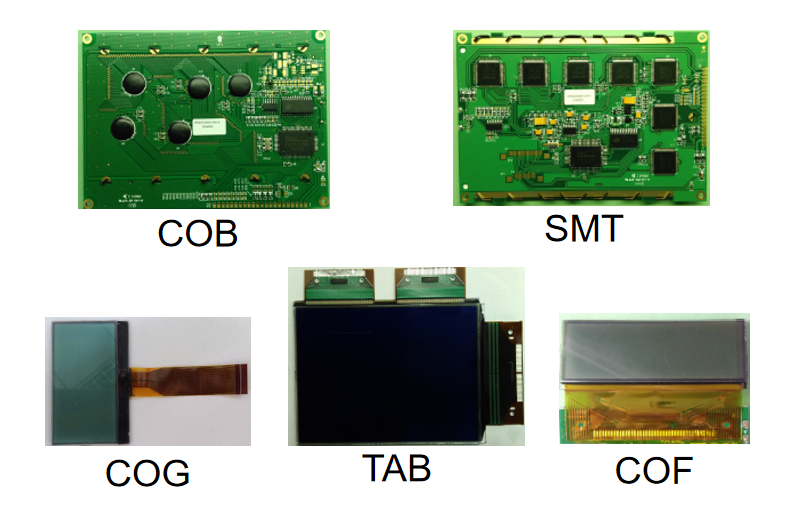

•  Mga Produkto ng COB: Magpatibay ng isang pangunahing arkitektura ng "IC + LCD + PCB" at maaaring nilagyan ng mga opsyonal na bahagi tulad ng mga iron frame, backlight, at TP (Touch Panels). Na may mataas na pagsasama at malakas na katatagan, malawakang ginagamit ang mga ito sa mga senaryo na may mahigpit na mga kinakailangan sa pagiging maaasahan tulad ng kontrol sa industriya at kagamitan sa sasakyan.
•  Mga Produkto ng COG:Batay sa "IC + LCD", sinusuportahan nila ang flexible na pagpili ng mga accessory gaya ng mga backlight, iron frame, PCB, at TP. Habang tinitiyak ang performance, pinapasimple nila ang structural na disenyo, na ginagawang angkop ang mga ito para sa mga smart wearable, maliliit na portable na device, at iba pang produkto na may mahigpit na limitasyon sa laki.
•  Mga Produkto ng SMT/COF/TAB:Pagsamahin ang SMT IC, COF IC, at TAB IC sa LCD ayon sa pagkakabanggit, kasama ang mga opsyonal na accessory, na sumasaklaw sa mga mid-to-high-end na mga pangangailangan sa display. Kabilang sa mga ito, ang mga scheme ng COF at TAB ay mahusay sa makitid na bezel at mga produktong may mataas na resolusyon

2. Mga Materyal na Produkto: May kakayahang umangkop sa mga Espesyal na Pangangailangan

•  Mga Materyales ng Component:Nakasentro sa LCD, maaaring ipares ang mga ito sa mga bahagi tulad ng FPC (Flexible Printed Circuits), mga backlight, TP, at mga iron frame, na nagbibigay sa mga customer ng mga semi-integrated na solusyon na nagbabalanse sa flexibility ng customization at kahusayan sa pagpupulong.
• Mga Materyales ng Spare Parts:Mag-alok ng buong hanay ng mga ekstrang bahagi kabilang ang LCD, mga backlight, mga bakal na frame, mga PCB, TP, at mga IC, na sumusuporta lamang sa malalim na mga pangangailangan sa pagpapasadya ng mga espesyal na customer. Ito ay ganap na nagpapakita ng kakayahang umangkop sa adaptasyon ng isang custom na LCD display manufacturer at ito ay angkop para sa mga angkop na lugar at personalized na mga senaryo ng display.

Kapansin-pansin na ang iba't ibang structural scheme ng CNK ay sumusuporta sa iba't ibang kapal ng ITO: Ang COB at SMT scheme ay sumusuporta sa 1.1mm at 0.7mm na kapal; Ang mga scheme ng COG, COF, at TAB ay umaabot pa sa 0.55mm at 0.4mm. Ang mas manipis na kapal ng ITO ay nagbibigay-daan sa pagpapaliit at magaan ng mga device, na sumasalamin din sa katangi-tanging teknikal na lakas ng pabrika ng LCD display.

II. Mga Paraan ng Koneksyon: Efficient Transmission "Bridge" Design

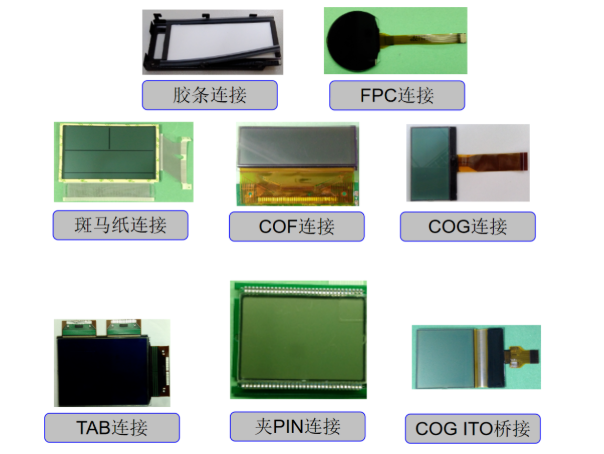

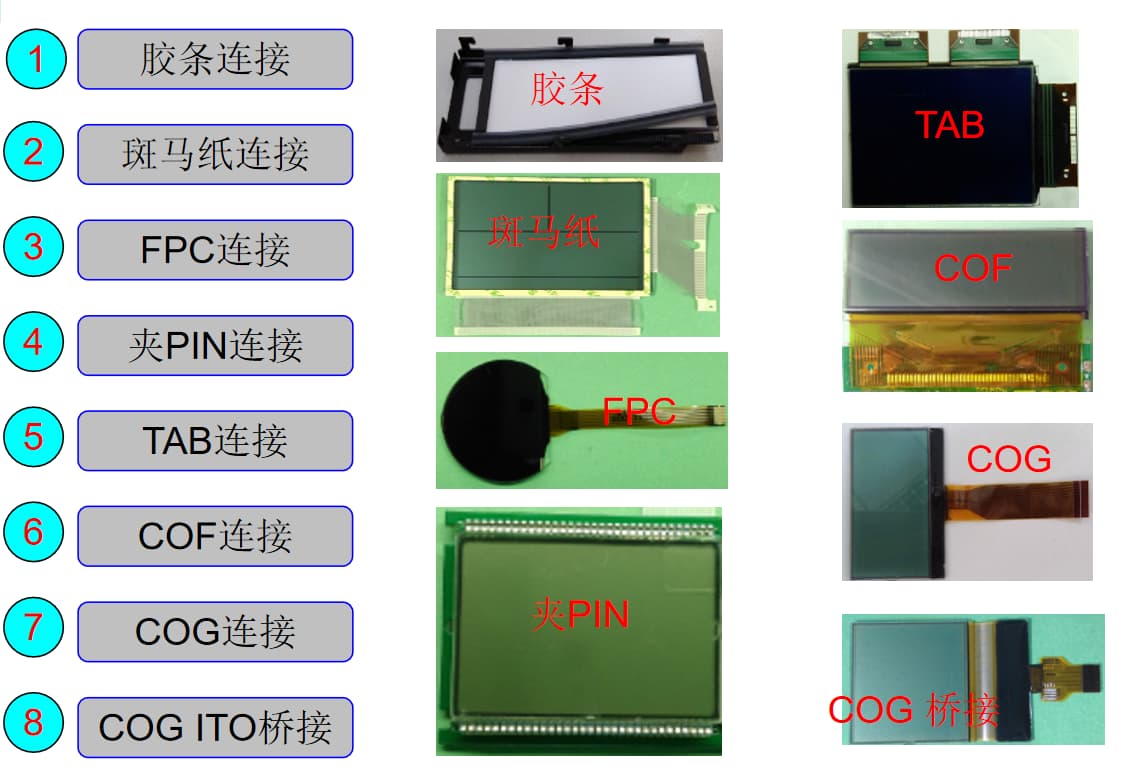

Kung ang istraktura ng produkto ay ang "skeleton" ng isang LCD, kung gayon ang paraan ng koneksyon ay ang "daluyan ng dugo" na tumatakbo sa pamamagitan nito, na direktang nakakaapekto sa katatagan ng paghahatid ng signal at ang kaginhawaan ng pagpupulong ng produkto. Bilang isang propesyonal na kumpanya ng pagmamanupaktura ng display, ang CNK ay nag-master ng 8 pangunahing pamamaraan ng koneksyon, na ganap na sumasaklaw sa iba't ibang mga sitwasyon ng aplikasyon:

1. Mga Pangunahing Scheme ng Koneksyon: Simple, Maaasahan, at Makokontrol sa Gastos·

• Koneksyon ng Rubber Strip:Madaling patakbuhin at mababa ang gastos, na angkop para sa mga ordinaryong elektronikong aparato na may mababang mga kinakailangan para sa katatagan ng koneksyon.
• Koneksyon ng Zebra Paper:Sa mahusay na conductivity at flexibility, umaangkop ito sa bahagyang pagpapapangit ng istruktura at kadalasang ginagamit para sa pagkonekta ng maliliit na LCD at PCB.
•  Koneksyon ng Pin Clip:Madaling i-disassemble at maginhawa para sa pagpapanatili sa ibang pagkakataon, malawak itong ginagamit sa mga kagamitan na nangangailangan ng madalas na pag-debug o pagpapalit ng bahagi.

2. Mga Advanced na Scheme ng Koneksyon: Matatag, Mahusay, at Angkop para sa Mga Kumplikadong Sitwasyon

• Koneksyon ng FPC:Kasama ng mga flexible na naka-print na circuit, makakamit nito ang mga koneksyon sa maraming anggulo at makitid na espasyo, na ginagawa itong mas gustong pamamaraan para sa mga smart wearable, foldable device, at iba pang produkto.
• Koneksyon ng TAB:Direktang ibinubon ang driver IC sa LCD sa pamamagitan ng TAB (Anisotropic Conductive Film), binabawasan ang mga node ng koneksyon at pagpapabuti ng kahusayan at katatagan ng transmission.
• Koneksyon ng COG:Direktang ibinobon ang IC sa glass substrate ng LCD, na lubos na nagpapababa sa laki ng produkto at nagpapabuti ng pagsasama, na siyang pangunahing paraan ng koneksyon para sa mga high-end na portable na aparato.
• Koneksyon ng COF:Ang IC ay nakabalot sa isang flexible film at pagkatapos ay naka-bonding sa LCD, na nagtatampok ng parehong flexibility at mataas na integration, na umaangkop sa mga pangangailangan sa display ng mga makitid na bezel at matataas na resolution.
• COG ITO Bridging:Ang isang espesyal na disenyo ng bridging ay higit na nag-o-optimize sa daanan ng paghahatid ng signal, na mahusay na gumaganap sa malalaking sukat at mataas na kalidad na mga LCD.

Umaasa sa mga rich structural scheme at maaasahang mga teknolohiya ng koneksyon, ang CNK, bilang isang de-kalidad na negosyo sa larangan ng China TFT display, ay patuloy na nagbibigay ng mga de-kalidad na solusyon sa display para sa iba't ibang industriya. Sa susunod na artikulo, patuloy nating tuklasin ang uri ng pag-uuri at mga mode ng pagpapakita ng mga LCD, kaya manatiling nakatutok!
