Pagbubunyag ng Mga Liquid Crystal Display: Paano "Nag-iilaw" ang Iyong Screen?

Sa aming nakaraang talakayan, ginalugad namin ang kapanganakan at pag-uuri ng mga likidong kristal. Ngayon, suriin natin nang mas malalim: Paano eksaktong gumagana ang mga liquid crystal display? Paano gumagamit ng kuryente at liwanag ang mga screen ng iyong mga smartphone at computer para magpakita ng makulay at makulay na mga larawan?

Ang "Puso" ng isang LCD: Ang Sayaw ng mga Electric Field at Liwanag

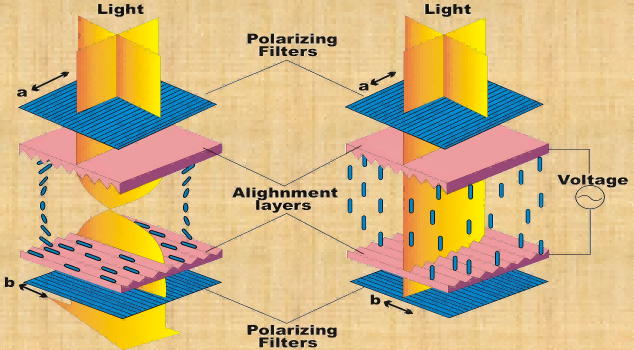

Ang pangunahing prinsipyo ng mga liquid crystal display ay maaaring i-summarize bilang: Kinokontrol ng electric field ang pagkakahanay ng mga liquid crystal molecule, na kumokontrol naman sa pagdaan ng liwanag, sa huli ay bumubuo ng isang imahe.

Sa madaling salita, ang mga likidong kristal ay kumikilos bilang isang "switch" para sa liwanag:

• Nang walang boltahe na inilapat: Ang mga likidong kristal na molekula ay regular na nakahanay, pinipilipit ang liwanag nang 90°, na nagpapahintulot dito na dumaan sa polarizer. Lumilitaw ang screen na "maliwanag" (non-display state).
• Gamit ang boltahe na inilapat: Ang pagkakahanay ng mga likidong kristal na molekula ay naaabala, nawawala ang kanilang kakayahang mag-light-twisting. Ang liwanag ay na-block ng polarizer, at ang screen ay lilitaw na "madilim" (display state).

Sa pamamagitan ng pagkontrol sa boltahe sa iba't ibang lugar, nalilikha ang kaibahan sa pagitan ng liwanag at dilim, na bumubuo ng teksto at mga imahe.

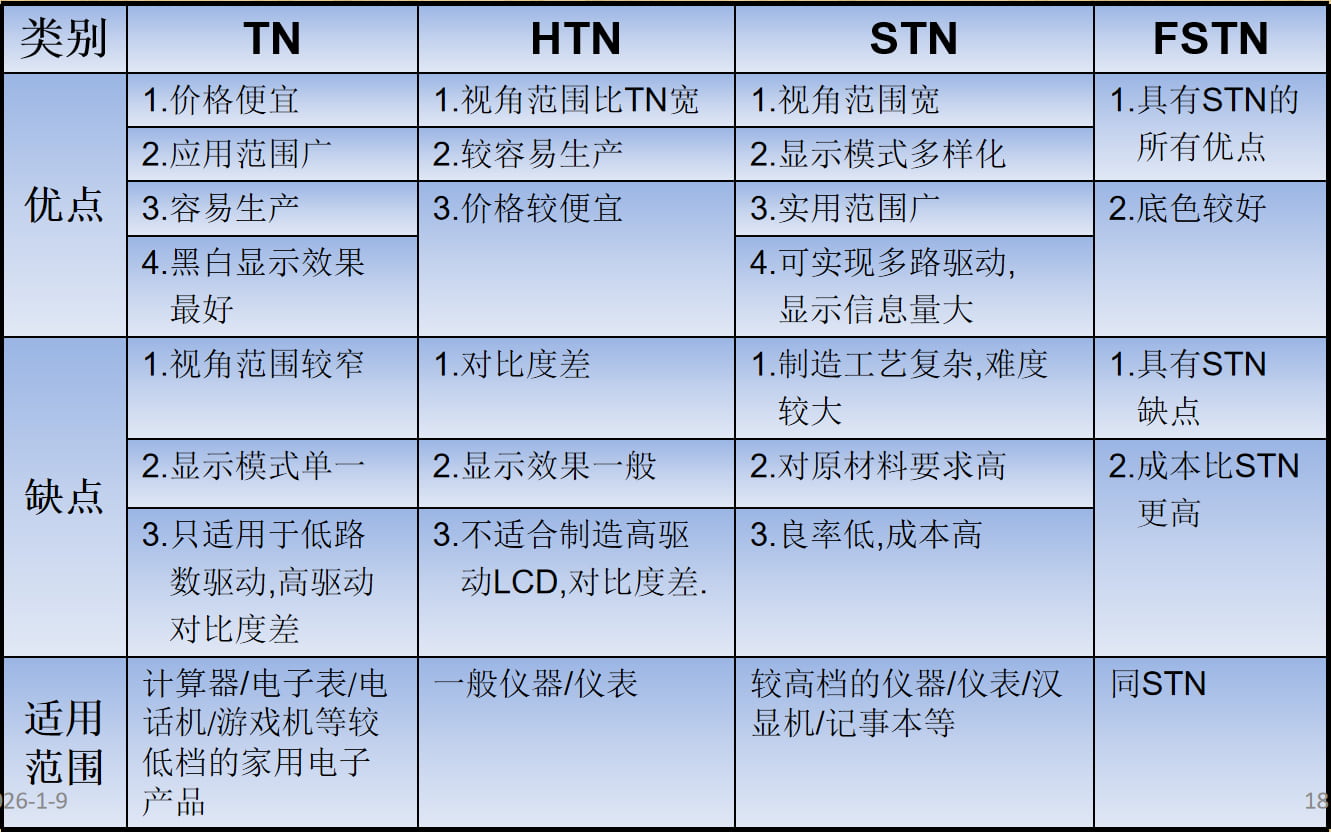

Ang "Extended Family" ng mga LCD at Kanilang mga Teknikal na Pagkakaiba

Depende sa antas ng molecular twist, ang mga LCD ay maaaring ikategorya sa iba't ibang uri, bawat isa ay may natatanging katangian ng pagganap at mga aplikasyon:

• TN (Twisted Nematic): Mabilis na oras ng pagtugon, mura, angkop para sa mga simpleng display device tulad ng mga calculator at relo

• HTN (High-Twist Nematic): Mas malawak na driving range, bahagyang pinabuting viewing angle, na angkop para sa mga caller ID device at educational tool.

• STN (Super-Twisted Nematic): Mas mataas na contrast, na angkop para sa mga high-resolution na display tulad ng mga unang mobile phone at GPS device.

• VA (Vertical Alignment): Napakataas na contrast, purong itim na representasyon, karaniwang ginagamit sa mga high-end na monitor.

• IPS (In-Plane Switching): True color reproduction, wide viewing angle, ideal para sa mga propesyonal na application tulad ng disenyo at pag-edit ng video.

• TFT (Thin-Film Transistor): Ang bawat pixel ay kinokontrol ng isang independiyenteng transistor, na nag-aalok ng mabilis na pagtugon at mahusay na pagganap ng kulay. Ito ang pangunahing teknolohiya para sa mga modernong smartphone at screen ng computer.

Sa buod:

• TN: Mabilis na tugon, mura, ngunit limitado ang kulay at anggulo sa pagtingin.

• VA: Mataas na contrast, perpekto para sa entertainment.

• IPS: Tumpak na mga kulay, malawak na anggulo sa pagtingin, angkop para sa propesyonal na paggamit.

• TFT: Malakas na pangkalahatang pagganap, ang gustong pagpipilian para sa mga modernong smart device.

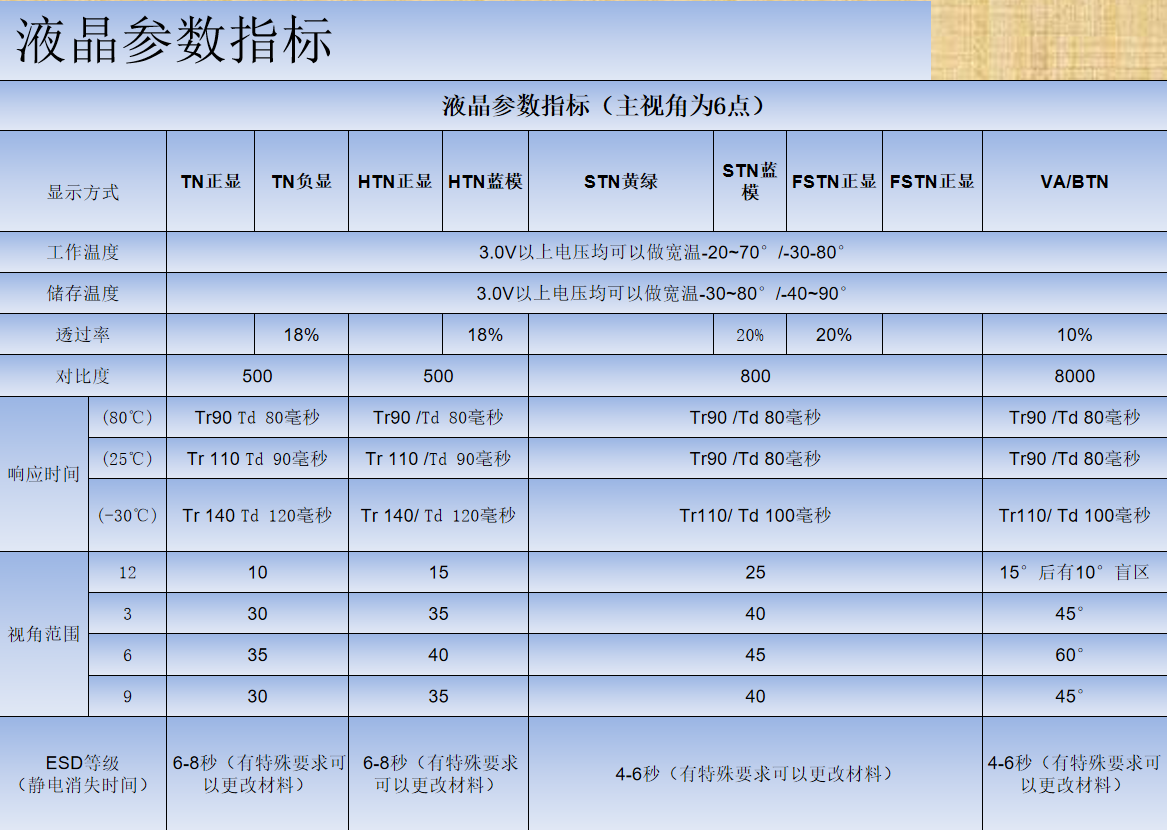

Paano Suriin ang isang LCD Screen? Ipinaliwanag ang Apat na Key Performance Indicator

Kapag pumipili ng LCD screen, lampas sa laki at resolution, bigyang-pansin ang sumusunod na apat na pangunahing tagapagpahiwatig:

• Contrast Ratio

Ang ratio ng liwanag sa pagitan ng pinakamaliwanag at pinakamadilim na lugar. Ang mas mataas na contrast ratio ay nagreresulta sa mas malinaw na mga larawan na may mas mahusay na lalim. Sa pangkalahatan, inirerekomenda ang ratio na ≥1000:1.

• Oras ng Pagtugon

Ang bilis ng paglipat ng mga pixel mula sa maliwanag patungo sa madilim o vice versa, na sinusukat sa milliseconds (ms). Ang mas maiikling oras ng pagtugon ay nagpapababa ng motion blur, na ginagawa itong perpekto para sa gaming at dynamic na content.

• Viewing Angle

Ang pagkakapare-pareho ng kulay at liwanag kapag tinitingnan ang screen mula sa iba't ibang mga anggulo. Karaniwang nag-aalok ang mga IPS screen ng malawak na viewing angle hanggang 178°.

• Pagganap ng Kulay

May kasamang saklaw ng color gamut, katumpakan ng kulay, at lalim ng kulay. Ang propesyonal na disenyo at paggawa ng video ay nangangailangan ng pansin sa sRGB, Adobe RGB, o DCI-P3 color gamut coverage.

CNK: Pagmamaneho sa Kinabukasan ng Mga Display na may Teknolohikal na Innovation

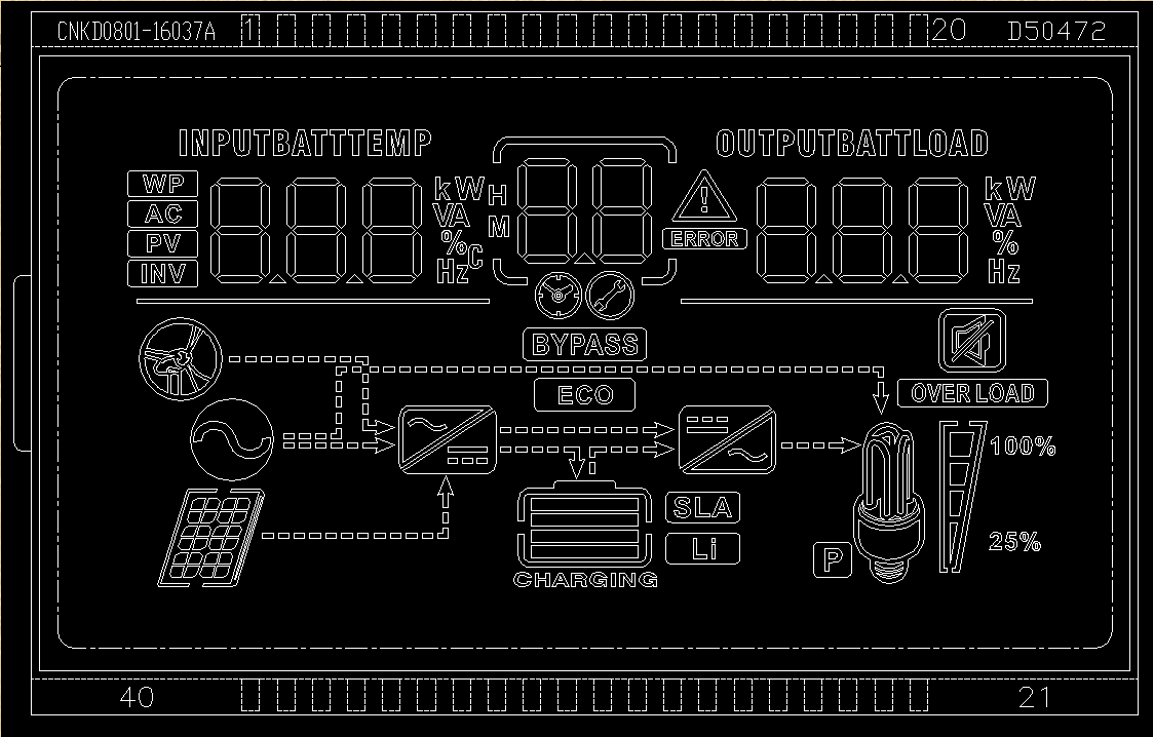

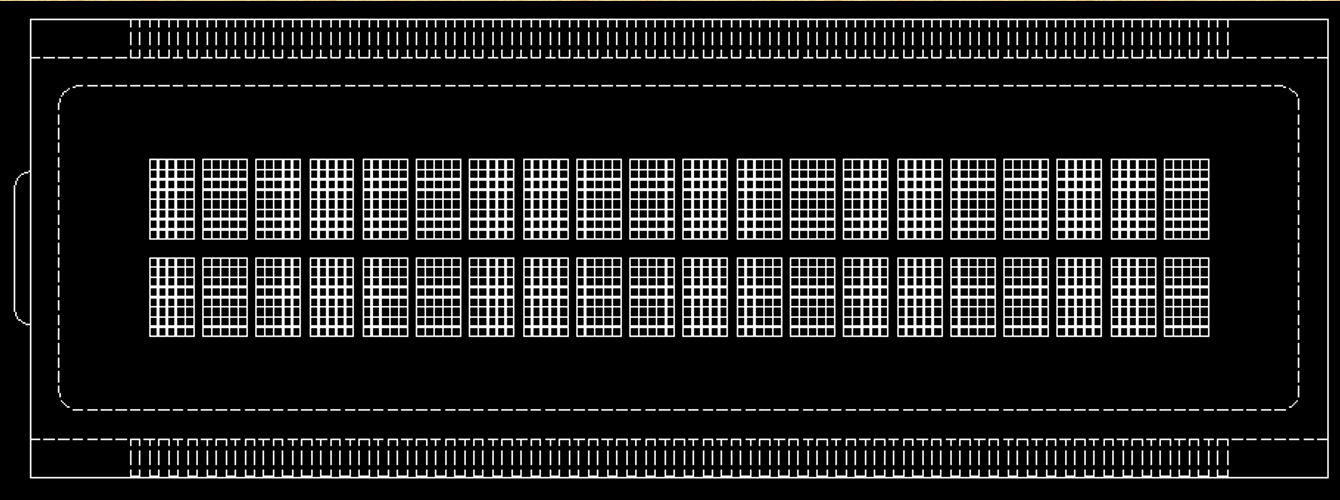

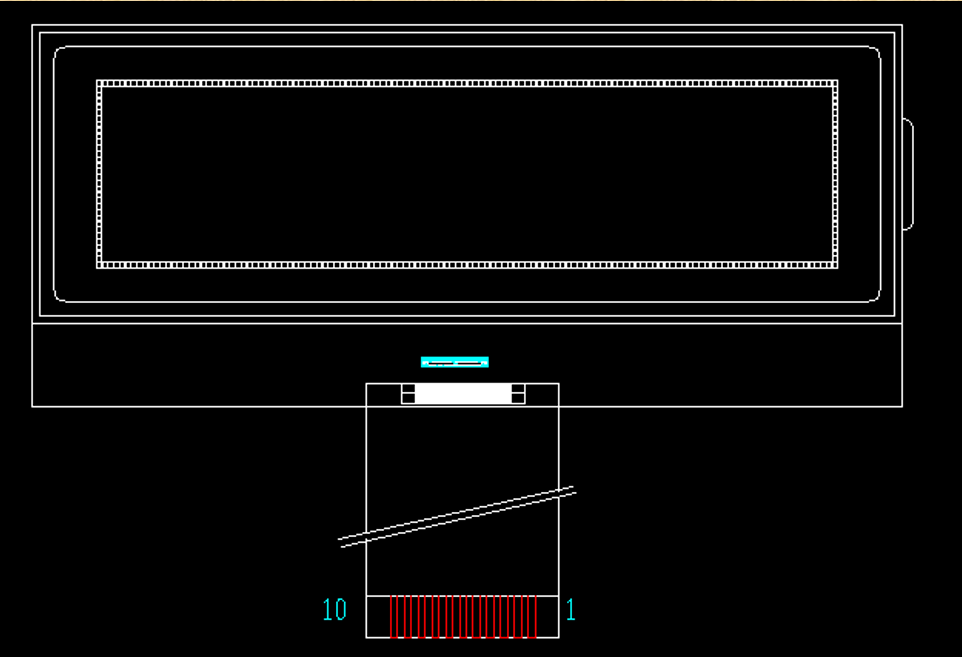

Sa panahon ngayon ng patuloy na ebolusyon sa likidong kristal na teknolohiya, ginagamit ng CNK ang malalim nitong teknikal na kadalubhasaan at espesyal na portfolio ng produkto upang magbigay sa mga customer ng mga komprehensibong solusyon sa pagpapakita—mula sa mga karaniwang produkto hanggang sa mga customized na disenyo. Hindi lang kami gumagawa ng TFT display modules, OLED modules, at HMI human-machine interaction modules mula 0.96 hanggang 15.6 inches ngunit mayroon din kaming malawak na karanasan sa proyekto sa larangan ng monochrome LCDs at modules.

Ang pagsunod sa isang diskarte na nakatuon sa customer, ang aming mga produkto ay mahigpit na sumusunod sa mga internasyonal na pamantayan, tinitiyak na natutugunan ng mga ito ang iyong mga inaasahan sa pagganap, kalidad, at paghahatid.

Ang CNK—nakatuon sa mga display, na dalubhasa sa pag-customize—ay nakatuon sa pagbibigay-liwanag sa bawat malikhaing pananaw gamit ang teknolohiya ng liwanag at anino.

Tungkol sa CNK

Itinatag sa Shenzhen noong 2010, pinalawak ng CNK Electronics (CNK sa madaling sabi) ang nangungunang pabrika sa buong mundo sa Longyan, Fujian noong 2019. Ito ay isang pambansang dalubhasa at makabagong "maliit na higante" na negosyo na dalubhasa sa disenyo, pagbuo, produksyon at pagbebenta ng mga produktong display. Ang CNK ay nagbibigay sa mga customer ng isang buong hanay ng mga cost-effective na maliit at katamtamang laki ng mga module ng display, mga solusyon, at mga serbisyo na may mahusay na kalidad sa buong mundo. Nakatuon sa teknolohiya at mataas na kalidad, pinapanatili ng CNK ang sustainable development, gumagana upang mag-alok sa mga customer ng mas mahusay at matatag na serbisyo.
