LCM Backlight: Ang Mga Kritikal na Tungkulin ng Plastic Frame at Double-Sided Tape

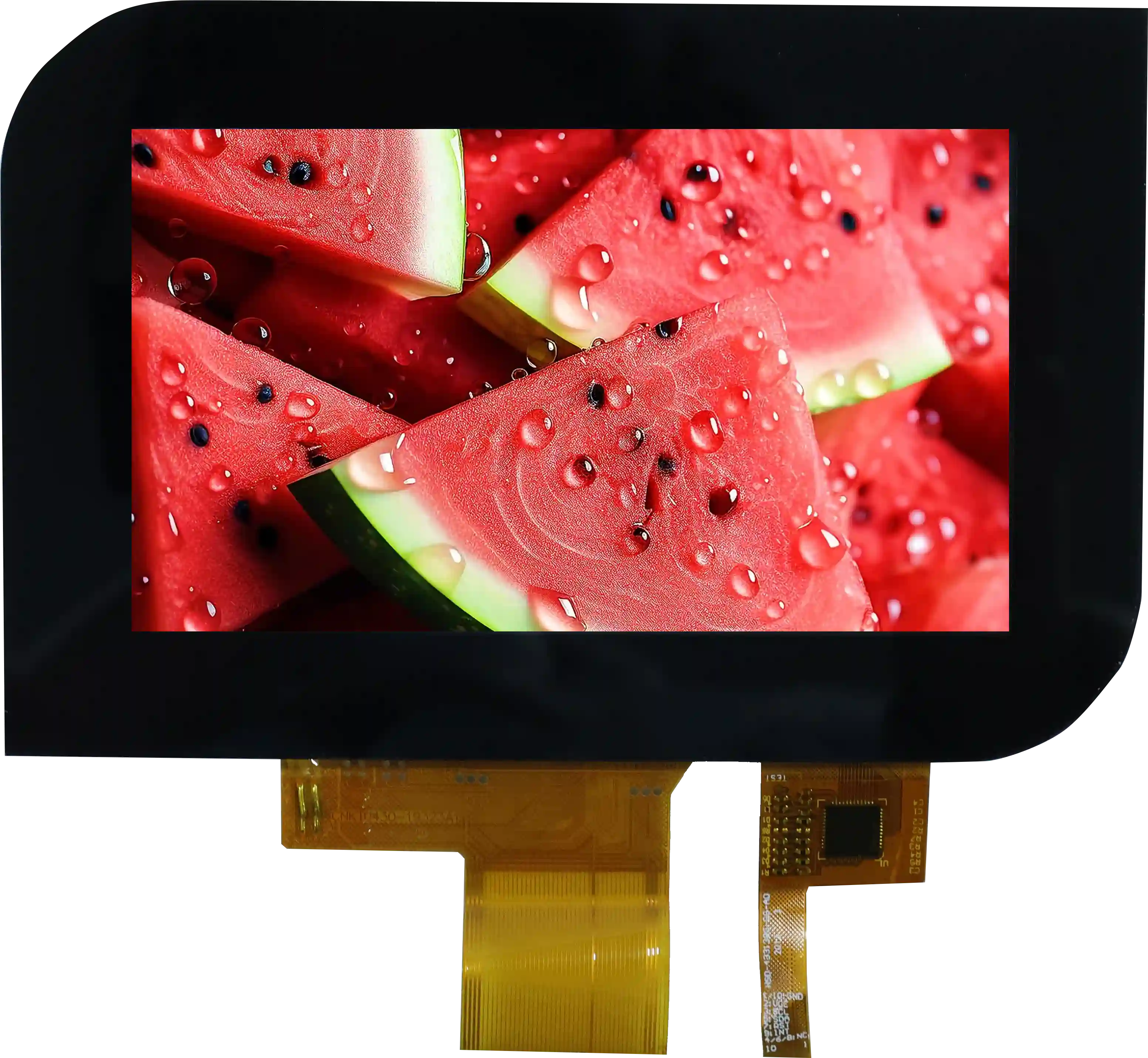

Sa modernong teknolohiya ng pagpapakita, ang likidong kristal na screen (LCD screen) ay nagsisilbing pangunahing bahagi, at ang pangkalahatang pagganap nito ay higit na nakadepende sa pinagsama-samang module sa likod nito—ang LCM (LCD Module). Isinasama ng LCM ang liquid crystal display device, driving circuitry, structural component, at ang backlight sa isang kumpletong module, na may maliwanag na epekto ng backlight na direktang tinutukoy ang panghuling visual na kalidad ng display. Sa loob ng kumplikadong istraktura ng backlight, ang mga bahagi tulad ng plastic frame at double-sided tape ay gumagana sa synergy sa mga pangunahing bahagi tulad ng mga optical film at light source upang sama-samang matiyak ang katatagan at optical performance ng module.

Backlight: Ang Foundation ng Display Visuals

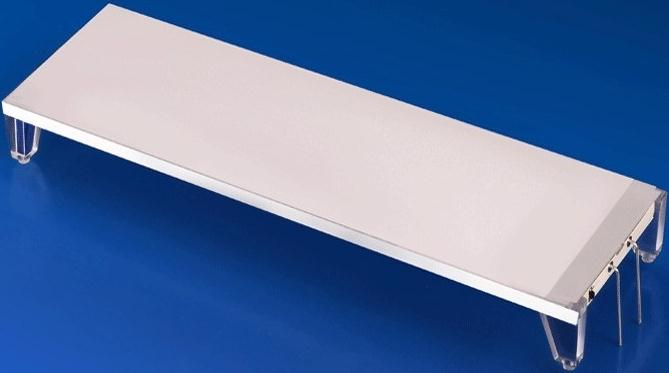

Ang backlight (BackLight) ay matatagpuan sa likod ng likidong kristal na screen, at ang pangunahing function nito ay upang i-convert ang mga point light source sa pare-pareho at maliwanag na pinagmumulan ng liwanag sa ibabaw. Direktang nakakaapekto ang optical design nito sa brightness uniformity, contrast, at color performance ng buong module, na partikular na kritikal para sa color display modules (TFT display module). Ang isang tipikal na backlight ay binubuo ng isang light source, light guide plate, maraming layer ng optical films, isang structural plastic frame, at isang driving light board, lahat ay maingat na pinagsama. Ang patuloy na pagbabago sa larangang ito ng maraming nangungunang tagagawa ng LCD display sa China ay batay sa malalim na pag-unawa sa papel ng bawat bahagi.

Plastic Frame: Ang Dalawahang Tagapangalaga ng Optics at Structure

Ang plastic frame ay nagsisilbing skeleton ng backlight, na nagbibigay hindi lamang ng mahahalagang mekanikal na suporta at proteksyon kundi pati na rin sa pagsasagawa ng mahahalagang optical management function. Ang pagpili ng materyal ay direktang iniangkop sa iba't ibang disenyo ng produkto:

URZ2501 Material:Nag-aalok ng mahusay na reflective at light-blocking na mga katangian, na karaniwang ginagamit sa mid-to-high-end na color display modules (TFT display module) upang mapahusay ang contrast at color purity.

Materyal na Puti ng PC:Madalas na ginagamit sa side-lit backlight na mga disenyo, na pinapadali ang slim profile ng mga LCD screen.

PC White + Fiberglass Material:Pinapahusay ang structural rigidity ng mga produktong backlight sa ilalim ng ilaw, na angkop para sa mga pang-industriyang kapaligiran na may mahigpit na mga kinakailangan sa pagiging maaasahan.

Sa mga proyektong kinasasangkutan ng mga customized na LCD screen, ang disenyo at pagpili ng materyal ng plastic frame ay susi sa pagkamit ng mga partikular na optical effect at mekanikal na mga detalye.

Double-Sided Tape: Ang Nakatagong Adhesive at Light-Blocking Specialist

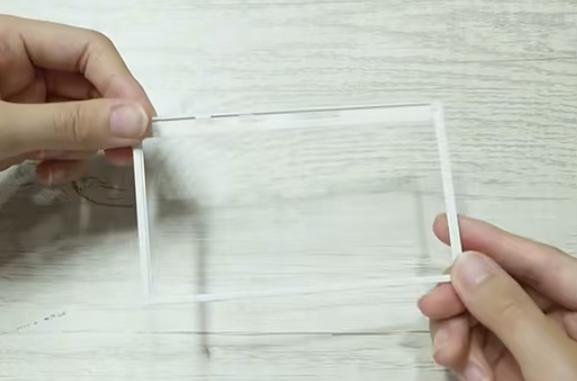

Ang double-sided tape ay gumaganap ng isang kailangang-kailangan na papel bilang isang "adhesive" sa LCM assembly. Responsable ito para sa pag-secure ng mga panloob na optical film tulad ng light guide plate, diffusion film, at brightness enhancement film, at sa huli ay mahigpit na idikit ang backlight sa LCD screen.

Maginoo na Double-Sided Tape:Available sa iba't ibang substrate (hal., substrate-free, PET) at mga opsyon sa kapal (0.03–0.30 mm). Kapag kumukonekta sa mga COG-structure na LCD screen, ang pagpili ng double-sided tape na may naaangkop na kapal ay epektibong makakapag-cushion sa pressure at maiwasan ang paglitaw ng mga display white spot.

Black-and-White Double-Sided Tape:Ito ay isang functional na materyal na may isang itim na gilid para sa light blocking at isang puting bahagi para sa pagmuni-muni, sabay-sabay na gumaganap ng tatlong mga gawain ng pagdirikit, light blocking, at pagmuni-muni. Madalas itong ginagamit upang tukuyin ang epektibong lugar ng pagpapakita ng mga module ng color display (TFT display module) at para ma-secure ang mga flexible circuit (FPC), na ginagawa itong mahalagang bahagi para sa pagpapabuti ng kalinawan ng hangganan ng display at pangkalahatang pagiging maaasahan.

Konklusyon

Sa loob ng tumpak na sistema ng isang LCM, mula sa light-emitting LEDs at light-guiding plates hanggang sa pag-aayos ng mga plastic frame at double-sided tape, ang bawat bahagi ay may kakaiba at hindi mapapalitang function. Nagtutulungan sila sa tumpak na koordinasyon, at ang kawalan o depekto ng anumang solong link ay makakaapekto sa pangkalahatang pagganap at pagiging maaasahan. Ang halaga ng plastic frame at double-sided tape ay tiyak na nakasalalay sa kanilang kailangang-kailangan na synergy sa iba pang mga pangunahing bahagi tulad ng backlight at LCD screen, na sama-samang bumubuo sa pundasyon ng isang matatag, mahusay, at mataas na kalidad na display module.
