Ang Precision Link: Pag-decipher sa Teknolohiya ng Conductive Rubber Connectors sa LCM Display Module

Sa matalino at magkakaugnay na mundo ngayon, ang malinaw at maaasahang mga interface ng display ay ang pundasyon ng pakikipag-ugnayan ng tao-machine. Ang pangunahing carrier ng karanasang ito ay ang Liquid Crystal Display Module (LCM). Bilang pangunahing produkto na inihahatid ng mga tagagawa ng lcd display, isinasama ng LCM ang liquid crystal display device, driver IC, PCB, backlight, at mga structural na bahagi sa isang cohesive unit, na nakakamit ang kumpletong function ng pag-convert ng mga signal ng circuit sa mga visual na imahe. Kung para sa mga karaniwang produkto o malalim na na-customize na mga LCD screen, ang kanilang katatagan ay nagsisimula sa pagiging maaasahan ng bawat punto ng koneksyon sa loob ng LCM. Kabilang sa mga ito, ang isang tila simple ngunit napakahalagang bahagi—ang conductive rubber connector (kadalasang tinatawag na zebra strip)—ay nagsisilbing "invisible bridge" na tumitiyak na walang harang na paghahatid ng signal sa pagitan ng lcd screen at ng circuit board.

Conductive Rubber Connectors: Ang "Signal Bridge" sa Loob ng mga LCM

Conductive rubber connectors, na nabuo sa pamamagitan ng halili na laminating conductive at insulating layer, ay nagbibigay ng matatag na koneksyon sa kuryente sa pagitan ng LCD screen at ng PCB sa pamamagitan ng elastic compression. Direktang tinutukoy ng kanilang pagganap ang integridad at kalinawan ng signal ng display.

Pagpili ng Materyal: Ang Sining ng Pagbabalanse ng Solid Silicone at Foam Silicone

Solid Silicone Material:Nag-aalok ng katamtamang tigas (35°~45°) at mas mababang halaga. Gayunpaman, ito ay madaling kapitan ng static na kuryente, na maaaring makaakit ng alikabok, na nangangailangan ng karagdagang pansin sa kalinisan ng kapaligiran ng pagpupulong.

Materyal na Foam Silicone:Ginawa ng foaming silicone, mayroon itong mas malambot na texture (hardness 20°~30°), mas mahusay na resistensya sa deformation, at hindi gaanong madaling kapitan ng kontaminasyon. Ito ay mas angkop para sa mga application ng precision lcd module na may mataas na mga kinakailangan sa kalinisan.

Mga Parameter ng Precision Design: Tinitiyak ang Mga Maaasahang Koneksyon

1.Conductive Layer Pitch:Ang mga karaniwang pitch ay 0.05mm, 0.1mm, at 0.18mm. Dapat tiyakin ng disenyo na ang bawat PCB pad ay nakikipag-ugnayan sa hindi bababa sa 3 conductive carbon layer (4-5 layer ay inirerekomenda para sa isang 0.05mm pitch). Ito ay isang detalye na mahigpit na kinokontrol ng CNK sa disenyo ng mga custom na LCD screen.

2.Conductive Layer Lapad:Mula sa 0.4mm hanggang 1.0mm, ang lapad ay nauugnay sa tigas ng connector at nakakaapekto sa pangkalahatang disenyo ng compression ratio. Gumagawa ang mga inhinyero ng CNK ng mga naka-target na seleksyon batay sa istraktura ng module (pangkaraniwan ang lapad ng 0.6mm para sa mga konektor na ≤2.0mm, 0.8mm para sa mga ≥2.0mm).

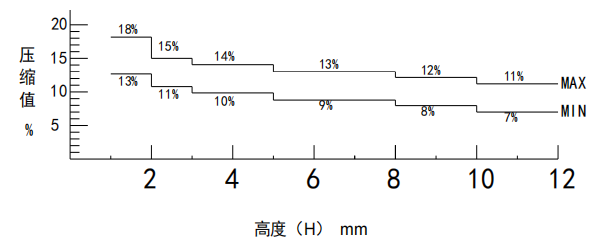

3. Kontrol ng Compression Ratio:Ang perpektong ratio ng compression ay kinokontrol sa pagitan ng 10% at 15%. Ang ratio na mas mababa sa 10% ay maaaring humantong sa hindi matatag na contact impedance, habang ang higit sa 15% ay maaaring magdulot ng deformation ng connector o PCB. Tinitiyak ng CNK ang tamang halaga ng compression sa pamamagitan ng tumpak na pagkalkula ng taas ng pagpupulong (h), na ginagarantiyahan ang pangmatagalang pagiging maaasahan.

Mula sa mga pangunahing monochrome na display hanggang sa kumplikadong mga interface ng HMI, ang pagiging maaasahan ng bawat module ng lcd ay umaasa sa isang malalim na pag-unawa at tumpak na kontrol ng mga pangunahing bahagi tulad ng conductive rubber connectors. Bilang isang makaranasang tagagawa ng lcd display, ang CNK Electronics ay hindi lamang nagsasaliksik sa mga materyal na katangian at disenyo ng parameter upang matiyak ang mababang impedance at mataas na katatagan sa paghahatid ng signal ngunit pinalawak din ang kasanayang ito ng mga detalye sa mga komprehensibong custom na solusyon sa LCD. Naniniwala kami na ang hindi nakikitang "mga link na katumpakan" na ito ang nag-uugnay sa teknolohikal na inobasyon na may kalidad na pagiging maaasahan, na sumusuporta sa CNK at sa aming mga customer habang sama-sama kaming sumusulong patungo sa isang mas katangi-tanging hinaharap na pagpapakita.
