Bezel: Sinusuri ang sangkap na istruktura ng foundational sa mga module ng LCD

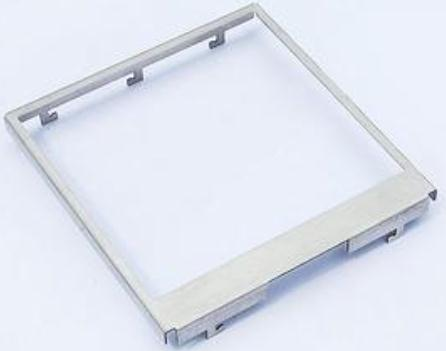

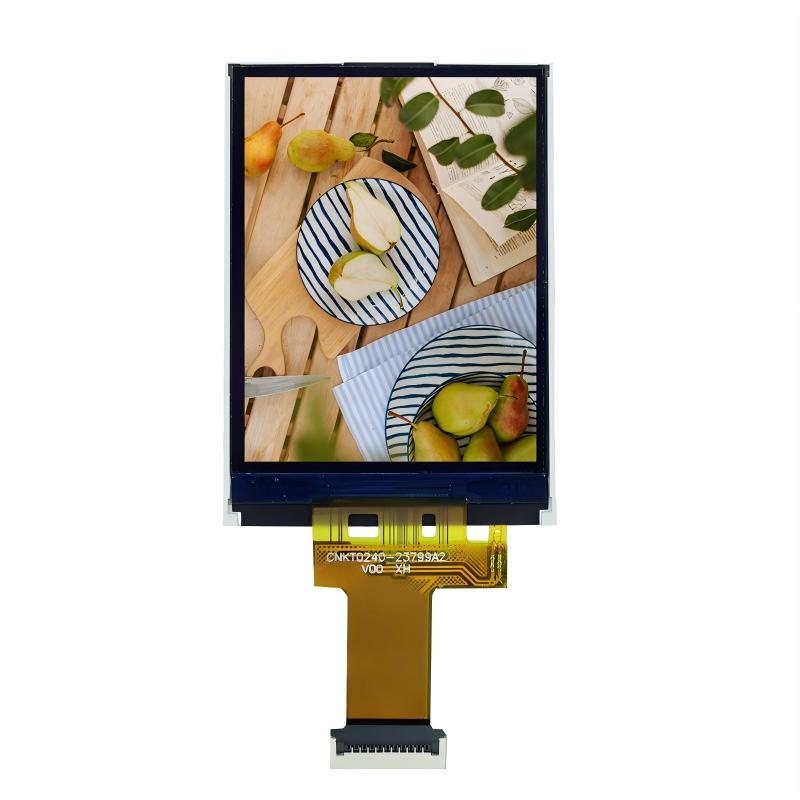

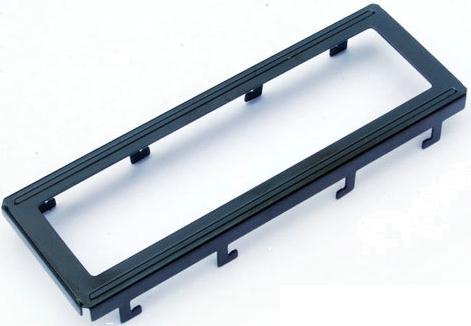

  Ang isang module ng LCD (LCM) ay isang pinagsamang produkto na sumasaklaw sa pag -andar ng pagpapakita sa isang standalone module. Karaniwan itong binubuo ng isang LCD screen, PCB driver circuitry, isang backlight unit, konektor, at kinakailangang mga sangkap na istruktura. Bilang mga tagagawa ng display ng LCD, kapag nagdidisenyo kami at gumawa ng iba't ibang mga pamantayan at na -customize na mga screen ng LCD, ang bawat sangkap ay napili at na -optimize batay sa tukoy na pag -andar nito. Ang bezel (na tinutukoy din bilang metal frame o bezel) ay isa sa mga pangunahing accessory na nagsisilbi ng isang pangunahing papel na istruktura.

I. Pangunahing pag -andar ng bezel sa isang LCM

Sa loob ng isang module ng LCD, pangunahing tinutupad ng bezel ang tatlong pangunahing ngunit mahalaga na pisikal na pag -andar:

Mekanikal na suporta at pag -aayos

Ang bezel ay nagbibigay ng isang mahigpit na panlabas na frame para sa medyo marupok na panloob na mga sangkap ng LCM, tulad ng LCD Glass, PCB, at unit ng backlight. Ang katigasan na inaalok ng materyal na metal nito ay epektibong pinipigilan ang module mula sa pagpapapangit o pagkasira dahil sa stress sa panahon ng transportasyon, pagpupulong, o paggamit, tinitiyak ang pangkalahatang katatagan ng istruktura. Para sa isang na -customize na LCD screen, ang mga sukat at hugis ng bezel ay dapat na tumpak na naitugma sa pangkalahatang disenyo.

Pagpapagana ng grounding at electromagnetic na kalasag

Sa maraming mga senaryo ng aplikasyon, ang mga module ng LCD ay kailangang magkaroon ng isang tiyak na antas ng kaligtasan sa sakit sa pagkagambala ng electromagnetic. Sa pamamagitan ng maayos na pagkonekta sa bezel sa linya ng lupa ng system, nabuo ang isang epektibong layer ng kalasag. Makakatulong ito na mabawasan ang epekto ng panlabas na panghihimasok sa panloob na circuitry ng driver at pinipigilan ang sariling pagtagas ng signal ng module, sa gayon pinapabuti ang pangkalahatang pagganap ng pagiging tugma ng electromagnetic (EMC) ng produkto ng pagtatapos.

Tinitiyak ang pagiging maaasahan ng mga koneksyon sa elektrikal

Sa mga disenyo na gumagamit ng conductive elastomer connectors (zebra strips) upang ikonekta ang LCD panel sa driver PCB, ang bezel, sa pamamagitan ng tumpak na mga sukat at clamping force, ay nagbibigay ng pantay at matatag na compression para sa mga piraso na ito. Ito ang susi upang matiyak ang maaasahang elektrikal na pagpapadaloy at matatag na paglaban ng contact sa pagitan ng dalawang bahagi, na direktang nakakaapekto sa katatagan ng output ng display.

Ii. Bezel Material Selection: Pagbabalanse sa kasanayan sa engineering

Ang pagganap, gastos, at pagiging angkop ng isang bezel ay nakasalalay sa base material at pagtatapos ng ibabaw. Batay sa matagal na karanasan sa produksyon, ang iba't ibang uri ng mga module ng LCD at mga kapaligiran ng aplikasyon ay karaniwang tumutugma sa sumusunod na lohika ng pagpili ng materyal:

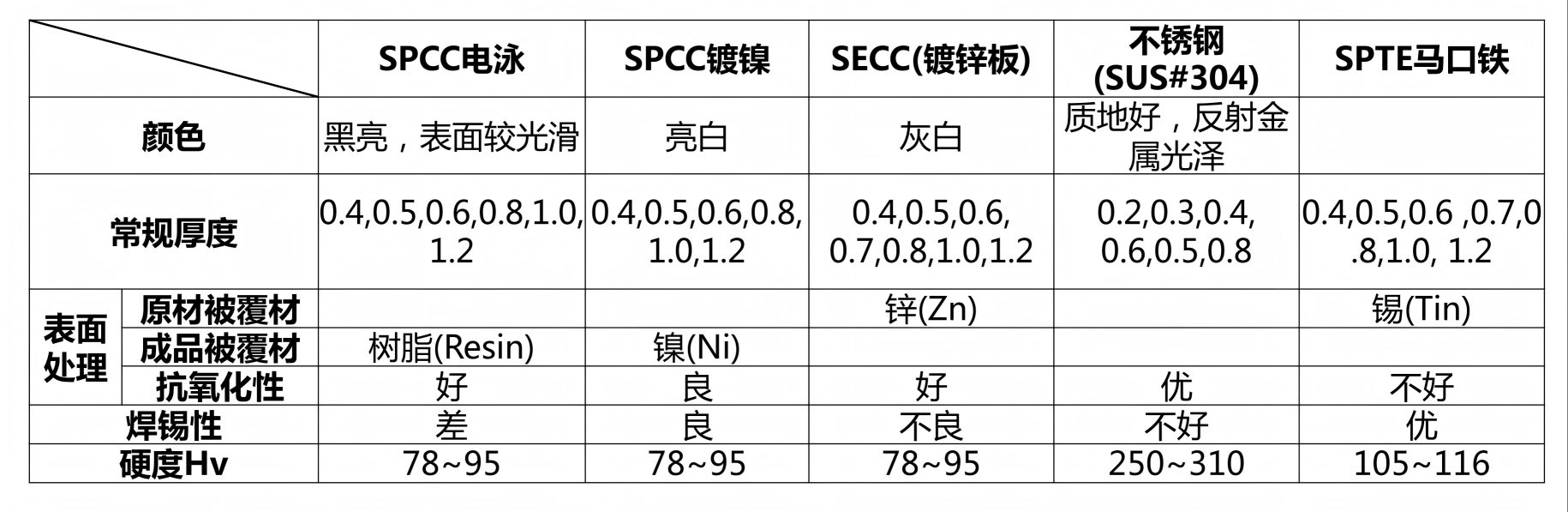

SPCC (Cold Rolled Steel, na may Black Electrophoresis Finish)

Ang pinaka-maginoo at epektibong pagpipilian. Malawak na ginagamit sa mga sensitibo sa mono LCMS at ilang mga maliliit na laki ng mga module ng TFT. Ang pagtatapos ng itim na electrophoresis ay nagbibigay ng pangunahing paglaban sa kalawang at isang pantay na itim na hitsura, ngunit ang ibabaw nito ay may mahinang pagbebenta.

SPCC (na may Nickel Plating Finish)

Napili kapag ang ilang mga bahagi ng bezel (tulad ng pag -mount ng mga pin) ay kailangang direktang ibebenta sa pangunahing PCB. Nag-aalok ang nikel na plated layer ng mas mahusay na panghinang at paglaban sa oksihenasyon.

SECC (Galvanized Steel Sheet)

Karaniwang ginagamit sa mas malaking laki ng mga module ng display ng TFT. Ang layer ng ibabaw ng zinc ay nagbibigay nito ng mahusay na mga katangian ng anti-corrosion, na ginagawang angkop para sa mga produkto na nangangailangan ng mas mataas na pangmatagalang pagiging maaasahan ng kapaligiran, bagaman ang ibabaw nito ay hindi rin perpekto para sa direktang paghihinang.

CHP (tinplate)

Napili kapag ang disenyo ay nangangailangan ng bezel na magkaroon ng isang malaking bilang ng mga pin na nangangailangan ng paghihinang, at kung saan kritikal ang kalidad at kahusayan ng panghinang. Nag -aalok ito ng pinakamainam na pagbebenta, ngunit ang base material mismo ay may average na paglaban sa kalawang.

Hindi kinakalawang na asero (hal., Sus304)

Inilapat sa mga patlang na may mga espesyal na kinakailangan, tulad ng medikal, panlabas, o high-end na kagamitan sa pang-industriya. Ang mga sitwasyong ito ay humihiling ng mga materyales na may pambihirang paglaban sa kaagnasan, lakas, at mga pamantayan sa kalinisan, ngunit ang gastos ay mas mataas din.

III. Mga detalye ng disenyo ng pragmatiko

Ang Disenyo ng Bezel ay naglalaman ng mga pagsasaalang -alang sa pragmatikong engineering. Ang isang tipikal na detalye ay ang panloob na mga sukat ng lukab ng bezel ay karaniwang 0.1-0.2mm na mas malaki sa bawat panig kaysa sa mga panlabas na sukat ng baso ng LCD. Ang puwang na ito ay hindi isang pangangasiwa; Ito ay inilaan upang mapaunlakan ang hindi maiiwasang pagpapahintulot sa pagmamanupaktura at pagpupulong at upang maiwasan ang stress mula sa pagbuo dahil sa iba't ibang mga coefficients ng pagpapalawak ng thermal ng metal at baso sa panahon ng mga pagbabago sa temperatura, na maaaring humantong sa pag -crack ng LCD.

Sa likod ng bawat na-customize na screen ng LCD ay namamalagi ang isang disenyo ng bezel na kumakatawan sa isang pragmatikong solusyon na nagreresulta mula sa isang komprehensibong trade-off sa pagitan ng mga kinakailangan sa aplikasyon, pagiging posible sa paggawa, lakas ng istruktura, at pangkalahatang gastos.

Konklusyon

Para sa mga tagagawa ng display ng LCD tulad ng CNK Electronics, ang paggawa ng isang maaasahang module ng LCD ay nangangahulugang pagkakaroon ng masusing pag -unawa at tumpak na kontrol sa bawat pangunahing sangkap tulad ng bezel. Ang halaga ng bezel ay namamalagi hindi sa mga advanced na konsepto ng teknolohikal, ngunit sa pagiging maaasahan at katatagan ng pagpapatupad ng pagganap nito. Ito ay sa pamamagitan ng matatag na pagkakahawak ng mga pangunahing aspeto na masisiguro natin ang bawat LCD screen na naihatid namin - maging isang pamantayang produkto o isang malalim na na -customize na LCD - nagpapatakbo ng stably at durably sa loob ng inilaan nitong aplikasyon.
