Pag -align ng katumpakan at pagpupulong ng cell: Pag -aaral ng mga proseso ng PI Coating at Rubbing sa paggawa ng LCD

Ang kumpletong proseso ng pagmamanupaktura ng LCD ay nagsasangkot ng higit sa 40 tumpak na mga hakbang, na maaaring nahahati sa limang pangunahing yugto: ITO pattern etching, alignment layer formation (PI coating at rubbing), cell assembly, likidong pagpuno ng kristal at pagputol, at pangwakas na inspeksyon at packaging. Kabilang sa mga ito, ang PI coating, alignment rubbing, at mga proseso ng pagpupulong ng cell ay nagsisilbing pangunahing sangkap ng front-end, na naglalaro ng isang mapagpasyang papel sa paggawa ng mga LCD screen at direktang nakakaimpluwensya sa pagganap ng pagpapakita.

PI Coating: Pagbuo ng pundasyon para sa pag -align ng molekular

Ang application ng layer ng pag -align sa ibabaw ng substrate ay ang unang kritikal na hakbang sa paggawa ng mga module ng LCD. Gamit ang teknolohiyang pumipili ng katulong na patong, ang polyimide (PI) ay pantay na inilalapat sa baso ng ITO, na sinusundan ng isang mahigpit na proseso na kinokontrol ng temperatura upang makabuo ng isang matatag na layer ng pag-align. Dahil sa mahusay na katatagan ng kemikal, mataas na paglaban sa pagkakabukod, at paglaban sa mataas na temperatura, tinitiyak ng materyal na PI ang pangmatagalang pagiging maaasahan ng LCD screen. Ang katumpakan ng prosesong ito ay direktang nakakaapekto sa kalidad ng pag-align ng mga likidong molekula ng kristal sa mga kasunod na hakbang, na bumubuo ng pundasyon para sa pagkamit ng pagpapakita ng mataas na pagganap.

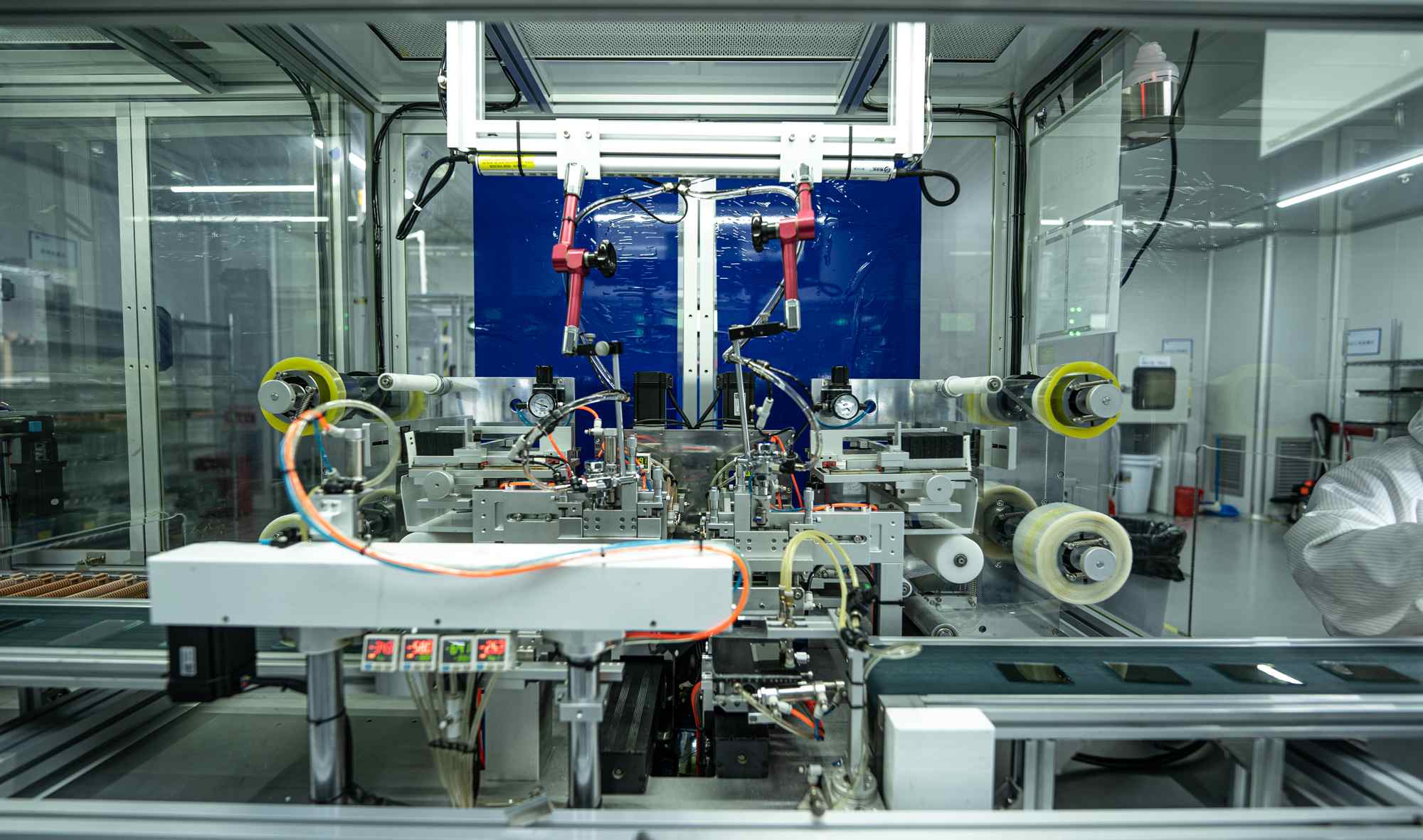

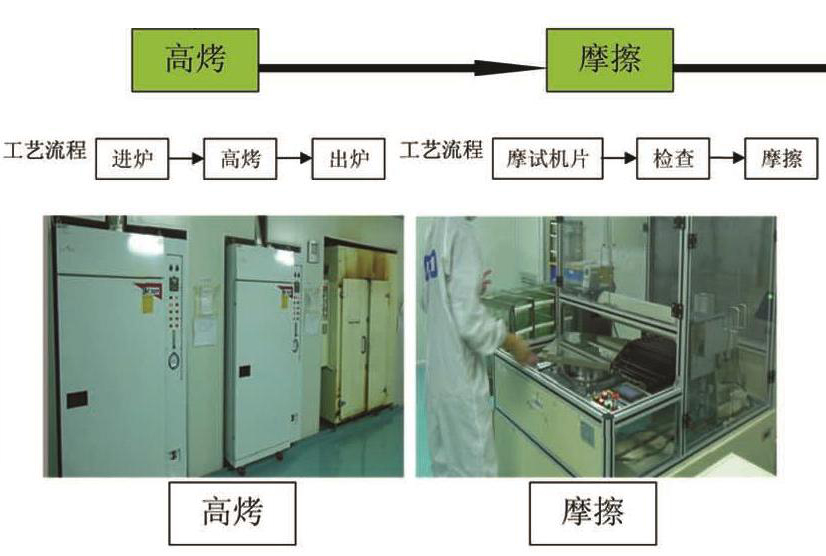

Alignment rubbing: katumpakan control ng microstructures

Ang proseso ng pag -align ng pag -align ay nagsasangkot ng paggamit ng dalubhasang tela ng pelus upang kuskusin ang ibabaw ng layer ng PI sa isang tiyak na direksyon, na lumilikha ng pantay na mikroskopikong grooves. Ang mga nano-scale grooves na ito ay gumagabay sa mga likidong molekula ng kristal upang magkahanay sa isang paunang natukoy na direksyon, sa gayon tinutukoy ang mga katangian ng anggulo ng pagtingin ng LCD screen. Mahalagang tandaan na habang tinutukoy ng direksyon ng rubbing ang direksyon ng anggulo ng pagtingin, hindi ito nakakaapekto sa saklaw ng anggulo ng pagtingin. Bilang mga tagagawa ng propesyonal na display ng LCD, tinitiyak namin na ang bawat na -customize na LCD screen ay nakamit ang nais na optical na pagganap sa pamamagitan ng tumpak na kontrol ng anggulo ng pag -rub at presyon.

Cell Assembly: Pagbuo ng isang matatag na yunit ng pagpapakita

Ang proseso ng pagpupulong ng cell ay nagsasangkot ng tatlong pangunahing hakbang:

Pagpi -print ng Sealant: tumpak na aplikasyon ng sealant gamit ang teknolohiya sa pag -print ng screen upang makabuo ng isang selyadong istraktura.

Spacer spray: pantay na pamamahagi ng mga materyales sa spacer upang tumpak na makontrol ang pagpapaubaya ng cell gap.

Assembly at Paggamot: Permanenteng pag-bonding ng itaas at mas mababang mga substrate sa pamamagitan ng high-temperatura na pagpapagaling.

Ang serye ng mga proseso na ito ay bumubuo ng isang matatag na puwang ng paglalagay para sa mga likidong molekula ng kristal, kung saan ang katumpakan ng machining ay direktang nakakaapekto sa pagkakapareho ng pagpapakita at buhay ng serbisyo ng module ng LCD. Lalo na sa na -customize na LCD screen production, maaari naming ayusin ang mga parameter ng cell gap ayon sa mga kinakailangan ng customer upang ma -optimize ang pagganap ng pagpapakita.

Extension ng Proseso: Ang espesyal na halaga ng nangungunang patong

Para sa mga produktong high-end na STN, ang nangungunang proseso ng patong ay nagdaragdag ng isang layer ng SIO2 pagkatapos ng photolithography, na parehong pinupuno ang mga trenches ng elektrod at nagbibigay ng pagpapabuti ng anggulo at pagtingin sa anggulo. Ang espesyal na prosesong ito ay nagpapakita ng patuloy na pagtugis ng mga tagagawa ng LCD na mga tagagawa ng produkto at nagbibigay ng higit pang mga teknikal na pagpipilian para sa mga na -customize na mga screen ng LCD.

Ang pag -agaw ng malawak na kadalubhasaan sa patong ng PI, rubbing, at mga proseso ng pagpupulong ng cell, tinitiyak ng CNK Electronics na ang bawat module ng LCD ay nakakatugon sa mahigpit na pamantayan ng kalidad. Kami ay nakatuon sa pagbibigay ng maaasahang mga solusyon sa pagpapakita para sa mga pandaigdigang customer sa pamamagitan ng tumpak na control control at komprehensibong mga sistema ng kalidad, pagmamaneho ng patuloy na pagsulong sa teknolohiya ng pagpapakita.
