Ito patterning: Ang Foundation of Precision LCD Manufacturing

  Sa likod ng bawat malinaw at maliwanag na LCD screen ay namamalagi ng isang mahalagang proseso ng katumpakan - ito patterning. Bilang paunang yugto sa higit sa 40 mga hakbang ng paggawa ng LCD, ito ay katulad ng "pag -etching ng negatibo" ng mundo ng pagpapakita. Ang katumpakan nito ay direktang tumutukoy sa kalidad ng pagpapakita at pagiging maaasahan ng module ng LCD. Kung para sa mga karaniwang produkto o na -customize na mga screen ng LCD, ang kanilang natatanging mga pattern ng pagpapakita ay nagmula sa prosesong ito. Ang pagbabagong ito ng mga blueprints ng disenyo sa mikroskopikong katotohanan ay isang testamento sa teknikal na katapangan ng mga tagagawa ng LCD display.

Hakbang 4: Pag -unlad - Paglabas ng pattern

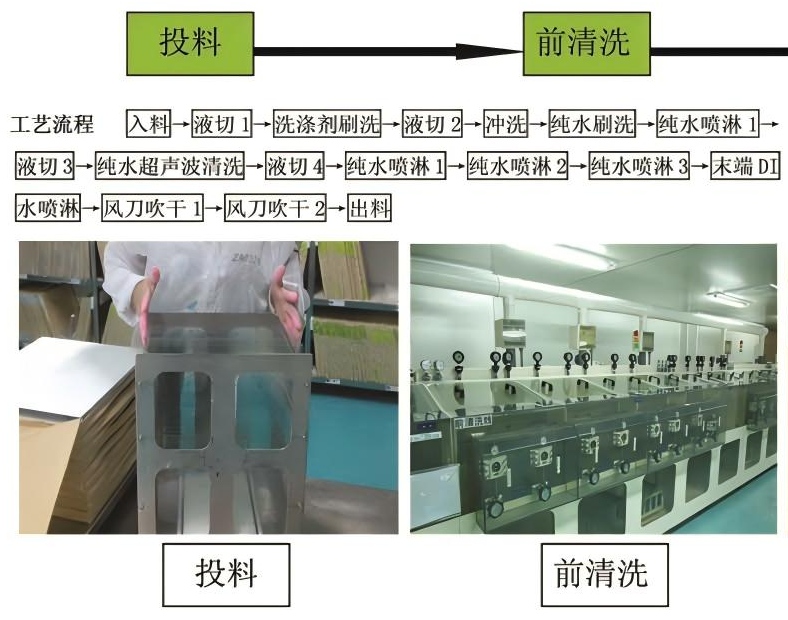

Hakbang 1: Paglilinis - Isang dalisay na pagsisimula

Ang baso ng ITO ay sumasailalim sa masusing paglilinis sa mga ahente ng paglilinis at deionized na tubig upang alisin ang mga impurities sa ibabaw. Ang tila simpleng hakbang na ito ay ang pundasyon para matiyak ang kalidad ng mga kasunod na proseso. Ang anumang menor de edad na kapintasan ay maaaring makaapekto sa pangwakas na pagganap ng pagpapakita ng LCD screen.

Hambatan Teknis:

Ang isang photoresist ay pantay na inilalapat sa malinis na layer ng conductive ng Ito at inihurnong. Ang manipis na layer ng photoresist na ito ay kumikilos bilang isang pansamantalang carrier para sa paglipat ng pattern, at ang pagkakapareho nito ay direktang nakakaapekto sa katumpakan ng kasunod na mga pattern.

Hakbang 3: Paglalahad - Pagtutukoy ng Liwanag

Ang layer ng photoresist ay nakalantad sa ultraviolet light sa pamamagitan ng isang pre-made electrode pattern (photomask), na nagiging sanhi ng isang reaksyon ng kemikal sa mga nakalantad na lugar. Ang prosesong ito, katulad ng pagbuo ng isang negatibong photographic, tiyak na tinukoy ang bawat pixel sa hinaharap na LCD screen.

Hakbang 4: Pag -unlad - Paglabas ng pattern

Ang ibabaw ng salamin ay ginagamot sa isang developer upang alisin ang nakalantad at nabulok na photoresist. Sa yugtong ito, ang dinisenyo na pattern ng elektrod ay makikita sa unang pagkakataon sa anyo ng natitirang photoresist, na inihayag ang mga balangkas ng pattern.

Hakbang 5: Hard Baking -Reinforcement

Ang baso ay sumasailalim sa paggamot ng mataas na temperatura upang palakasin ang natitirang layer ng photoresist. Tinitiyak ng hakbang na ito ang katatagan ng pattern ng pattern sa panahon ng kasunod na proseso ng pag -etching at kritikal para sa pagpapanatili ng matalim na mga gilid ng pattern.

Hakbang 5: Hard Baking -Reinforcement

Ang isang naaangkop na solusyon sa acid etching ay ginagamit upang maiwasto ang film na ito na hindi sakop ng photoresist. Ang mga protektadong lugar ay nananatiling buo, habang ang mga nakalantad na lugar ay nalalayo, na nagreresulta sa tumpak na mga pattern ng elektrod ng ITO.

Hakbang 7: Pagtatapon - Final touch

Ang isang mataas na konsentrasyon na alkalina na solusyon ay ginagamit upang alisin ang natitirang photoresist, na nag-iiwan ng isang pristine na pattern ng ITO na permanenteng sa substrate ng salamin, na eksaktong tumutugma sa blueprint ng disenyo.

  Bilang isang propesyonal na tagagawa ng LCD display, kinikilala namin na ang bawat aspeto ng control control, mula sa paunang pattern ng ITO hanggang sa panghuling module ng LCD, ay nakakaapekto sa kalidad ng pagpapakita ng mga produkto ng aming mga customer. Sa mga pasadyang proyekto ng LCD screen, inaayos namin ang iba't ibang mga parameter ng disenyo ng pattern ayon sa mga tiyak na mga kinakailangan sa customer, tinitiyak na ang bawat LCD screen ay perpektong umaangkop sa mga pangangailangan ng produkto ng pagtatapos. Ang pagpili na makipagtulungan sa CNK ay nangangahulugang ang iyong solusyon sa pagpapakita ay propesyonal na ginagarantiyahan mula sa pinaka -pangunahing yugto ng pattern. Magtulungan tayo upang lumikha ng isang mahusay na karanasan sa visual.
