Pagsakop sa Mga Punto ng Sakit sa Visual: Mga Solusyon para sa Warm-Cold Kulay ng Kulay sa LCM/Incell Display Modules

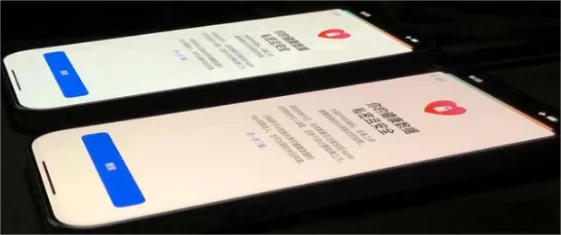

Habang nag -swipe ka sa screen ng pinakabagong smartphone ng punong barko, napansin mo ba ang banayad na pagkakaiba -iba ng tonal sa magkabilang panig - isang nakasandal na mainit na dilaw, ang iba pang cool na asul? Ang pesky warm-cold color shift na ito ay kumakatawan sa isang pangunahing hamon para sa mga module ng high-end na display, lalo na sa LCM (Liquid Crystal Module) at Advanced Incell (In-Cell Touch) na mga teknolohiya, kung saan ang pagkakapare-pareho ng kulay ay direktang nakakaapekto sa karanasan ng gumagamit at reputasyon ng tatak. Ang artikulong ito ay malalim na pinag -aaralan ang mga sanhi nito at nangungunang mga diskarte sa kontrol sa industriya.

I. Ang mga salarin sa likod ng shift ng kulay: variable na mga laro sa mga istruktura ng katumpakan

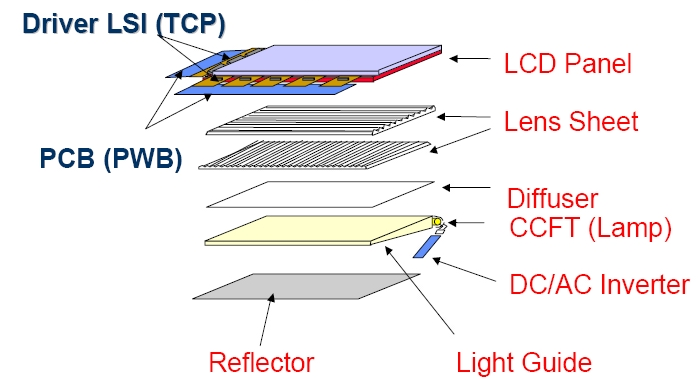

Ang mga module ng LCM/Incell ay masalimuot na nakasalansan mula sa baso ng TFT, filter ng kulay (CF), itaas/mas mababang polariser, likidong mga layer ng kristal, at mga sistema ng backlight. Ang shift ng kulay ay lumitaw mula sa minuto na pagbabagu -bago sa tatlong kritikal na lugar:

1. Spectral discreteness ng Backlight LEDs

Tulad ng mga pagkakaiba-iba ng "light source engine," ang mga pagkakaiba-iba ng batch sa mga LED chips ay maaaring maging sanhi ng pagbabago ng temperatura ng kulay ng libu-libong kelvin (hal., ± 0.02 na coordinate ng paglihis ng kulay ay tumutugma sa isang 4500k-10,000k span), na direktang lumilikha ng mga warm-cool na paghati sa screen.

2. Mga pagkakaiba -iba ng pag -aari ng optical sa mga polariser

Kapag ang light transmittance ay lumihis ng higit sa 5%, ang balanse ng enerhiya ng RGB (RGB light) ay nagambala, nag -trigger ng mga shift ng hue.

3. Mga Pagkakaiba ng Nanoscale sa CF Layer Kulay Resist Film Thickness (Core Factor)

Ang isang coating tolerance ng ± 0.05μm ay maaaring ilipat ang mga coordinate ng kulay ng ± 0.03, na katumbas ng pagkakaiba sa temperatura ng kulay na higit sa 1000K! Ang "Yin-Yang screen" na kababalaghan-kung saan ang kaliwang bahagi ay lilitaw na dilaw at ang kanang asul-karamihan ay nagmumula rito.

Ii. Full-chain na pakikipagtulungan: Isang sistematikong diskarte sa pagtanggal ng shift ng kulay sa pinagmulan nito

Ang mga nangungunang tagagawa ay may naka-compress na pagbabagu-bago ng coordinate ng kulay sa ± 0.01 (pagkakaiba ng temperatura ng kulay sa loob ng ± 900K) sa pamamagitan ng pagpipino ng proseso ng pagtatapos:

▶ Materyal na traceability: pagkakapare-pareho ng batch-lock

· Coordinated LCD-Backlight pagkuha:

Ang isang pangunahing tagagawa ng pre-stocks 500,000 LCD panel ng parehong batch para sa isang solong proyekto, na naitugma sa homologous backlight LEDs, pagkontrol ng pagkakaiba-iba ng coordinate ng kulay sa loob ng ± 0.015.

· Nakatuon na polarizer sourcing:

Ang paghahalo ng mga polarizer mula sa iba't ibang mga supplier sa sandaling nagdulot ng mga paglihis ng kulay ng coordinate na lumampas sa 0.02 sa isang batch, na humahantong sa isang 12% na rate ng scrap.

▶ Optical Matching: tumpak na pag -synchronise ng mga LED at CF

· Mga Solusyon sa Kulay ng Kulay ng Kulay:

Ang mga silicate na LED ng posporo ay gumagamit ng isang "dalawang malalaking bloke ng kulay + apat na maliit na bloke ng kulay" na diskarte sa paghahalo (hal.

· Mataas na Kulay ng Gamut Solutions:

Ang RG Phosphor LEDs ay nangangailangan ng 1: 4 at 2: 3 block cross-ratio na pagtutugma; Nakamit ng isang punong barko ang ± 900k na kontrol ng temperatura ng kulay sa pamamagitan ng pamamaraang ito.

▶ Pagproseso ng pagbabago: Nanoscale control ng CF coating

Ang mga interferometer ng laser ay ipinakilala upang subaybayan ang kapal ng pelikula sa real time, pagbabawas ng tolerance ng kulay ng tolerance mula sa ± 0.05μm hanggang ± 0.03μm. Ang pagtaas ng ani mula sa 82% hanggang 95% at nagpapabuti ng pagkakapare -pareho ng coordinate ng kulay ng 40%.

III. Pagpapatunay ng terminal: ang pangwakas na milya mula sa lab hanggang sa karanasan ng gumagamit

Ang kontrol sa paggawa ng masa ay nangangailangan ng mahigpit na pagsubok sa senaryo:

· Extreme Corner Sample Testing:

 I -extract ang 100 mga halimbawa na may matinding halaga ng coordinate ng kulay (MAX/MIN X/Y) para sa pagsusuri ng subjective ng mga kliyente. Ang isang proyekto ng tablet na may pagkakaiba -iba ng temperatura ng kulay na 1500k ay nakakita lamang ng 37% na pagtanggap ng gumagamit, na pinilit ang isang recalibration ng linya ng produksyon.

· 3 Gamma Dynamic Compensation:

Ang pag-calibrate ng temperatura ng antas ng software sa pamamagitan ng pagsasaayos ng R/G/B. Ang pag -aayos ng halaga ng gamma mula sa 2.2 hanggang 2.6 ay maaaring mas mababa ang temperatura ng kulay ng screen mula 6500K hanggang 5500K, na epektibong neutralisahin ang mga cool na tono.

Ang pagsakop sa mainit na malamig na shift ng kulay ay hindi isang solong-point na tagumpay ngunit isang malalim na pakikipagtulungan sa mga tagagawa ng LCM, mga supplier ng backlight, at mga terminal ng tatak. Nakamit ng industriya ang ± 0.01 na katumpakan ng coordinate ng kulay, ngunit ang pang -unawa ng gumagamit ay umuusbong sa 0.005 magnitude. Mula sa mga phosphors ng DOTUM DOT hanggang sa mga teknolohiya ng perovskite, ang mga susunod na gen na mga makabagong materyal ay magpapatuloy na itulak ang kawastuhan ng kulay sa mga module ng pagpapakita sa mga bagong hangganan-dahil ang pangwakas na pagkakapareho ng bawat pulgada ng screen ay isang solemne na pangako sa visual na karanasan.
