Mula sa pinagmumulan ng liwanag hanggang sa kalidad ng larawan: Ang backlight ay ang tunay na "bayani sa likod ng entablado" ng LCD module.

Kapag pinag-uusapan ng mga tao ang tungkol sa mga LCD display, ang unang bagay na nasa isip ay madalas na "ang screen." Ngunit ang kumpletong Liquid Crystal Module (LCM) ay higit pa sa isang likidong kristal na panel. Pinagsasama nito ang mga driver IC, isang PCB, at isang madalas na hindi napapansin ngunit kritikal na bahagi: ang backlight.

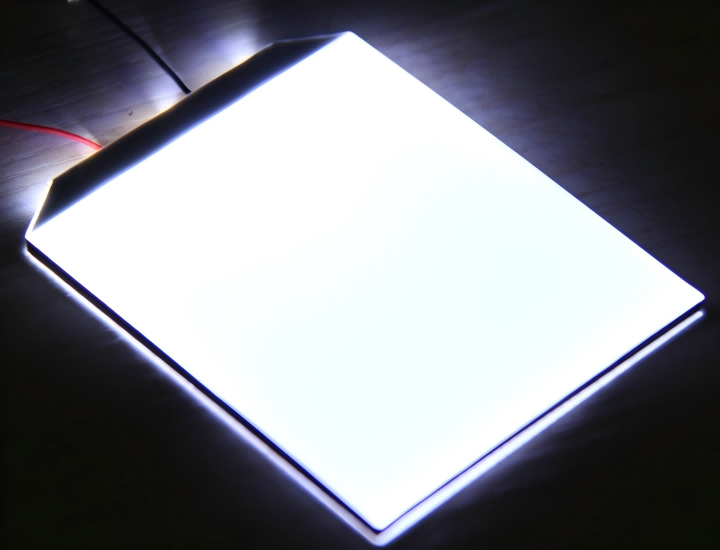

Backlight: Ang "light engine" na matatagpuan sa likod ng screen

Ang likidong kristal na materyal mismo ay hindi naglalabas ng liwanag. Ito ay kumikilos nang higit na parang "light valve," umaasa sa backlight system upang magbigay ng liwanag bago ito makapagpakita ng larawan. Ang pangunahing gawain ng isang backlight ay upang i-convert ang isang punto o linear na pinagmumulan ng liwanag sa isang napakapantay na pinagmumulan ng liwanag sa ibabaw.

Liwanag, pagkakapareho, temperatura ng kulay, pagkonsumo ng kuryente — bawat aspeto ng karanasan sa panonood na napansin mo sa isang sulyap ay sinusuportahan ng teknolohiya ng backlight.

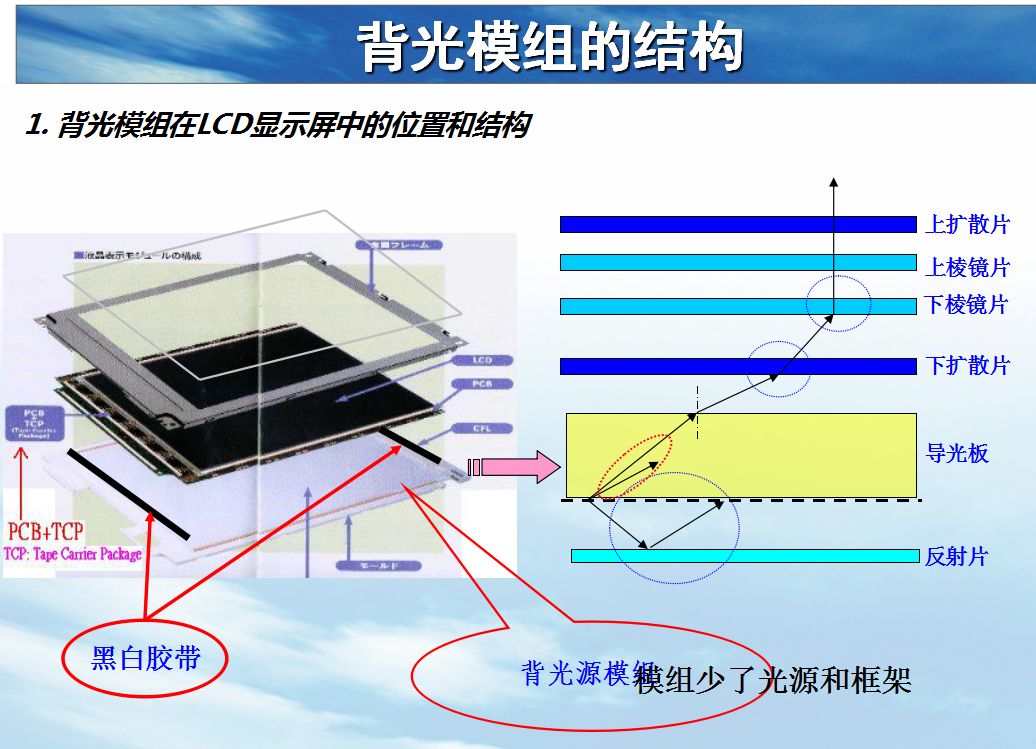

Pag-disassemble ng backlight: Isang set ng mga tumpak na optical system

Ang isang high-performance na backlight ay ang resulta ng advanced na mga materyales sa science at precision optical engineering. Ang mga pangunahing bahagi nito ay kinabibilangan ng:

Pinagmulan ng Banayad:Ang pinagmulan ng liwanag, na tinutukoy ang pangunahing temperatura ng kulay, liwanag, at habang-buhay ng backlight.

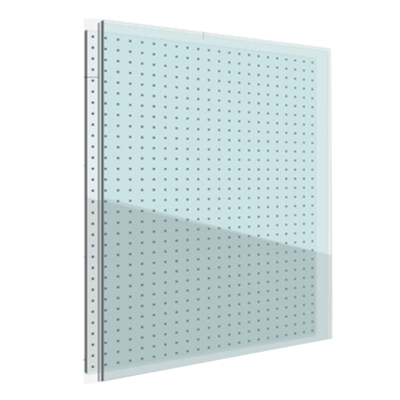

Light Guide Plate (LGP):Ang susi sa pare-parehong pamamahagi ng ilaw. Ang mga micro-structured na tuldok sa ibabang ibabaw ay nagkakalat ng liwanag na pumapasok mula sa gilid sa buong eroplano. Ang mga precision molded na tuldok ay karaniwang naghahatid ng mas mahusay na optical performance kaysa sa tradisyonal na naka-print na mga tuldok.

Optical Film Set:Ang mga diffuser film, brightness enhancement films (BEF), at reflective sheet ay nagtutulungan upang alisin ang mga hot spot, pahusayin ang frontal light output efficiency, at matiyak ang pagkakapareho.

Structural Frame at Light Board:Magbigay ng matatag na mekanikal na suporta at maaasahang mga de-koryenteng koneksyon.

Depende sa istraktura, ang mga backlight ay nahahati sa dalawang pangunahing ruta ng teknolohiya:

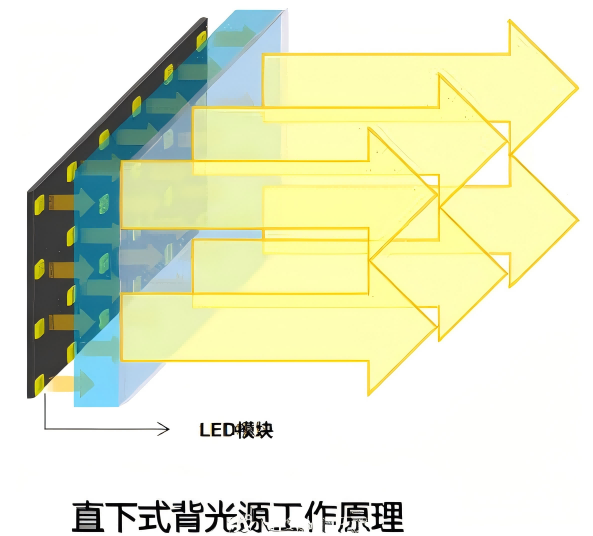

Direct-Lit:Ang mga LED array ay direktang inilalagay sa ilalim ng light guide plate para sa direktang pag-iilaw. Nag-aalok ito ng mataas na liwanag at sumusuporta sa lokal na kontrol sa dimming.

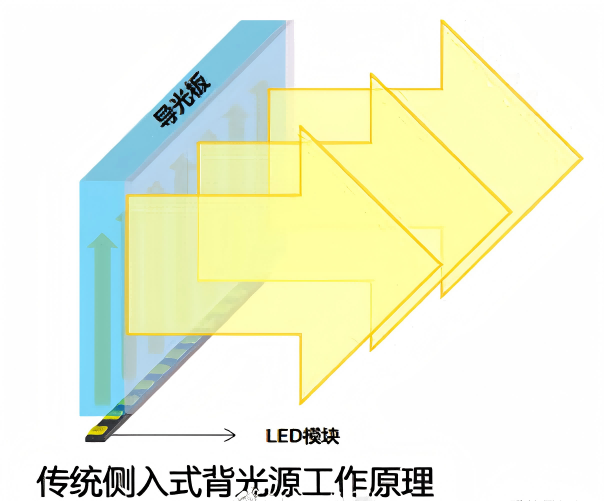

Edge-Lit:Ang mga LED light bar ay nakaposisyon sa mga gilid ng light guide plate. Ang liwanag ay pumapasok mula sa gilid at naaaninag pasulong sa pamamagitan ng plato, na ginagawa itong susi sa pagkamit ng mga ultra-slim na disenyo.

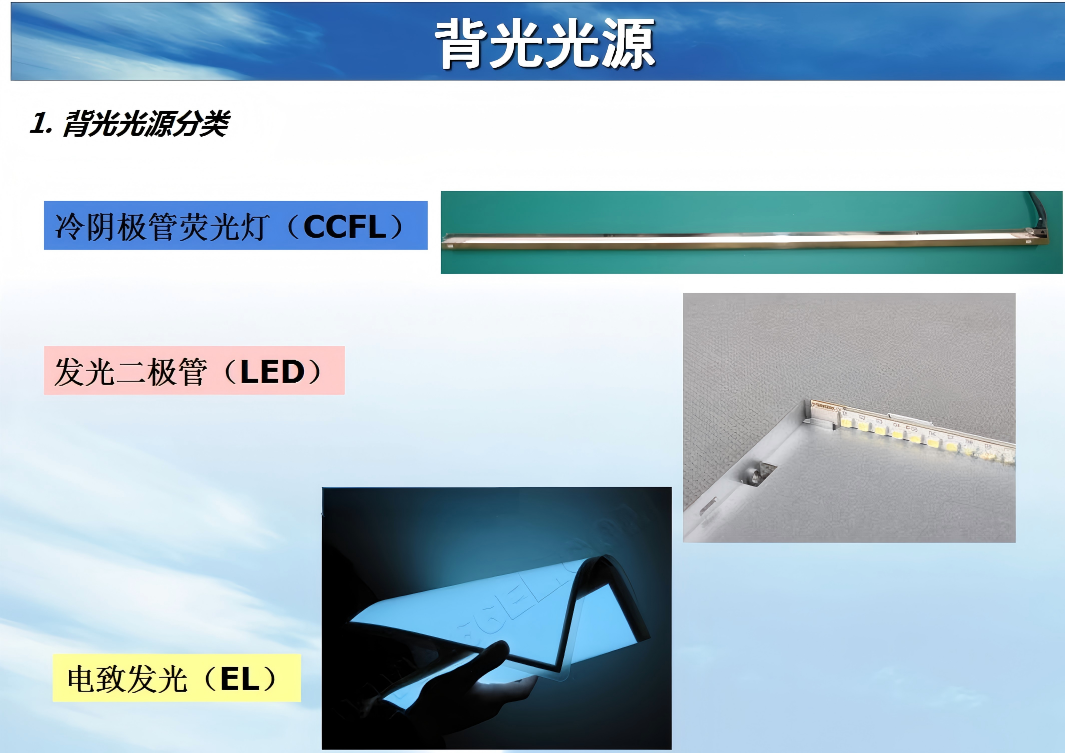

Tatlong uri ng mga pinagmumulan ng liwanag, bawat isa ay may sariling mga pakinabang.

LED Backlighting:Mataas na liwanag, mahabang buhay (mahigit sa 30,000 oras para sa gilid-lit), mababang paggamit ng kuryente, at slim form factor. Ito ang pangunahing pagpipilian para sa lahat mula sa consumer electronics hanggang sa mga pang-industriyang display.

EL (Electroluminescent) Backlighting:Napakanipis, perpektong pare-pareho sa buong ibabaw, at nababaluktot/nababaluktot. Ito ay nananatiling kailangang-kailangan para sa mga customized na LCD at flexible display application.

CCFL (Cold Cathode Fluorescent Lamp) Backlighting:Malaking pinalitan ng mga LED sa mga produkto ng consumer, ngunit mahalaga pa rin sa ilang mga propesyonal na application ng display dahil sa mahusay na saturation ng kulay at pagkakapareho nito.

Teknikal na Buod

Ang backlight ay higit pa sa isang bahagi ng pag-iilaw. Mula sa pagpili ng materyal at optical na disenyo hanggang sa pagpili ng pinagmumulan ng liwanag at ang pagpipino ng mga proseso ng istruktura, ang bawat detalye ay nag-aambag sa panghuling pagganap ng isang display.

Para sa mga manufacturer na naghahangad ng mga de-kalidad na display, ang malalim na kadalubhasaan sa teknolohiya ng backlight ang pundasyon para sa pagkakaiba-iba ng produkto, na nakakatugon sa mga hinihingi ng mga high-end na naka-customize na LCD, at tinitiyak na ang bawat screen ay naghahatid sa visual na pangako nito.

Mula sa pinagmumulan ng liwanag hanggang sa kalidad ng imahe, ang backlight ay ang tunay na bayani ng mga LCD module. Ang pag-unawa sa teknolohiya ng backlight ay, sa huli, pag-unawa kung ano ang gumagawa ng isang mahusay na display.
