Deep Dive sa Low-Temperature Polysilicon Technology: TFT Display Core at Industrial Applications

Pangkalahatang-ideya ng Thin-Film Transistor Technology

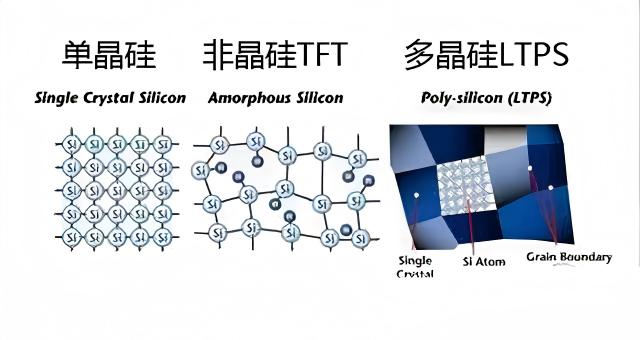

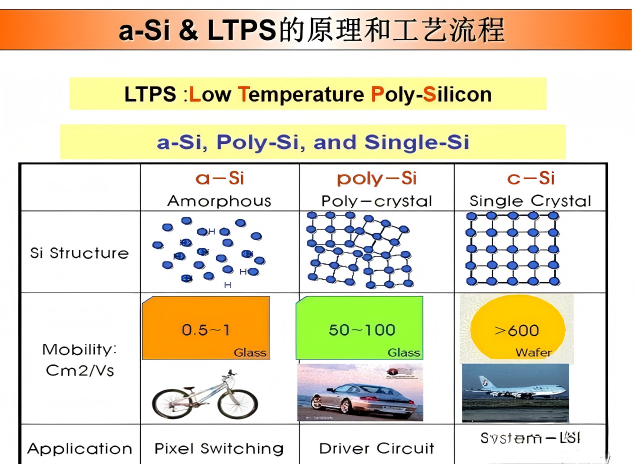

Sa mga modernong active-matrix display panel, ang thin-film transistor (TFT) ang nagsisilbing pangunahing bahagi sa pagmamaneho. Ang aktibong rehiyon ng channel ay pangunahing gawa sa materyal na silikon. Batay sa mga pagkakaiba sa proseso at pagganap, ang mga TFT ay pangunahing inuri sa tatlong uri: amorphous silicon (a-Si), low-temperature polysilicon (LTPS), at high-temperature polysilicon (HTPS).

Kabilang sa mga ito, ang teknolohiyang low-temperature polysilicon (LTPS) ay naging pangunahing pagpipilian para sa ika-6 na henerasyon at mas mababa sa mga linya ng produksyon dahil sa mahusay nitong electron mobility, mababang paggamit ng kuryente, mataas na resolution, at medyo simpleng proseso ng pagmamanupaktura.

Malalim na Pagsusuri ng LTPS-TFT Structure Design

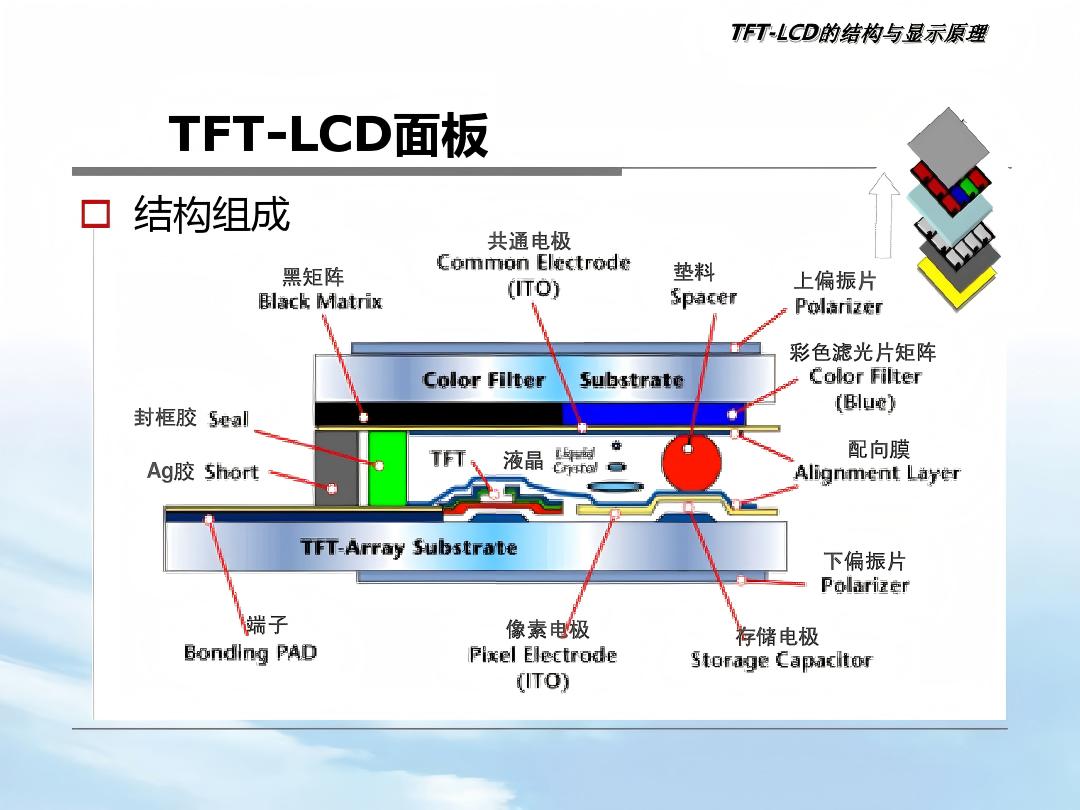

Tulad ng ipinapakita sa Figure 1, ang isang tipikal na LDD (lightly doped drain) na uri ng LTPS-TFT na istraktura ay pangunahing binubuo ng isang substrate at isang buffer layer. Ang substrate ay karaniwang gawa sa alkali-free display-grade optical glass, kung saan ang buffer layer ng silicon dioxide (SiO₂) o isang double-layer na SiO₂/SiNx na istraktura ay idineposito.

Ang pangunahing function ng buffer layer na ito ay upang maiwasan ang mga metal ions mula sa salamin mula sa diffusing sa polysilicon active region, at sa gayon ay pinipigilan ang pagbuo ng depekto at leakage current.

Kung ikukumpara sa single-layer na SiO₂, ang SiNx (silicon nitride) ay may mas mataas na dielectric constant (SiO₂ ~4, SiNx 6–8), na nag-aalok ng mas magandang breakdown resistance, barrier performance, at oxidation repair capability. Ang silicone nitride na inihanda ng PE-CVD ay maaaring magkaroon ng oxygen content na kasing taas ng humigit-kumulang 10²² cm⁻³, na tinitiyak ang katatagan ng device.

Para sa proseso ng polycrystallization, ang amorphous silicon layer ay dapat na ma-convert sa isang polysilicon layer. Kasama sa mga karaniwang pamamaraan ang solid-phase crystallization, metal-induced lateral crystallization (hal., nickel-induced), at laser crystallization.

 Kabilang sa mga ito, ang pagkikristal ng laser ay nakakamit ng pagkikristal sa pamamagitan ng agarang pagkatunaw ng mataas na temperatura, na nag-aalok ng mataas na kahusayan at pare-parehong mga butil. Gayunpaman, dapat tandaan na kung ang isang double-layer na SiO₂/SiNx buffer structure ay ginamit, ang isang hydrogen explosion phenomenon ay maaaring mangyari sa panahon ng laser crystallization, na humahantong sa mga depekto.

Kasama sa mga solusyon ang pagsasagawa ng dehydrogenation bake bago ang laser crystallization, o paggamit ng single-layer na SiO₂ na istraktura na may napakababang hydrogen content.

Ang teknolohiya ng LDD ay nagsasangkot ng mababang-dosis na pagtatanim ng ion sa mga rehiyon ng pinagmumulan/drain sa loob ng gate, na tumpak na kinokontrol ang doping concentration upang bumuo ng isang concentration buffer zone na may mataas na series resistance. Mabisa nitong binabawasan ang gradient ng lokal na electric field, pinipigilan ang kasalukuyang pagtagas, at iniiwasan ang mainit na epekto ng carrier.

Mga Industrial Application at Propesyonal na Display Solutions

Habang umuunlad ang teknolohiya ng display patungo sa mas mataas na resolution, mas mababang paggamit ng kuryente, at mas manipis na form factor, ang LTPS-TFT ay naging isang kritikal na teknolohikal na landas para sa mga mid-to-high-end na display panel. Sa praktikal na pagpapatupad ng produkto, ang pangkalahatang disenyo at kakayahan sa pagmamanupaktura ng mga display module ay pantay na mahalaga.

Sa larangang ito, ang CNK (abbreviation para sa CNAOKE Electronics) ay isang dalubhasang kumpanya ng teknolohiya na nakatuon sa pagbuo, produksyon, at pagbebenta ng mga display device at HMI (human-machine interface) na mga interactive na produkto, na kinikilala bilang isang "Specialized, Refined, Distinctive, and Innovative" na enterprise.

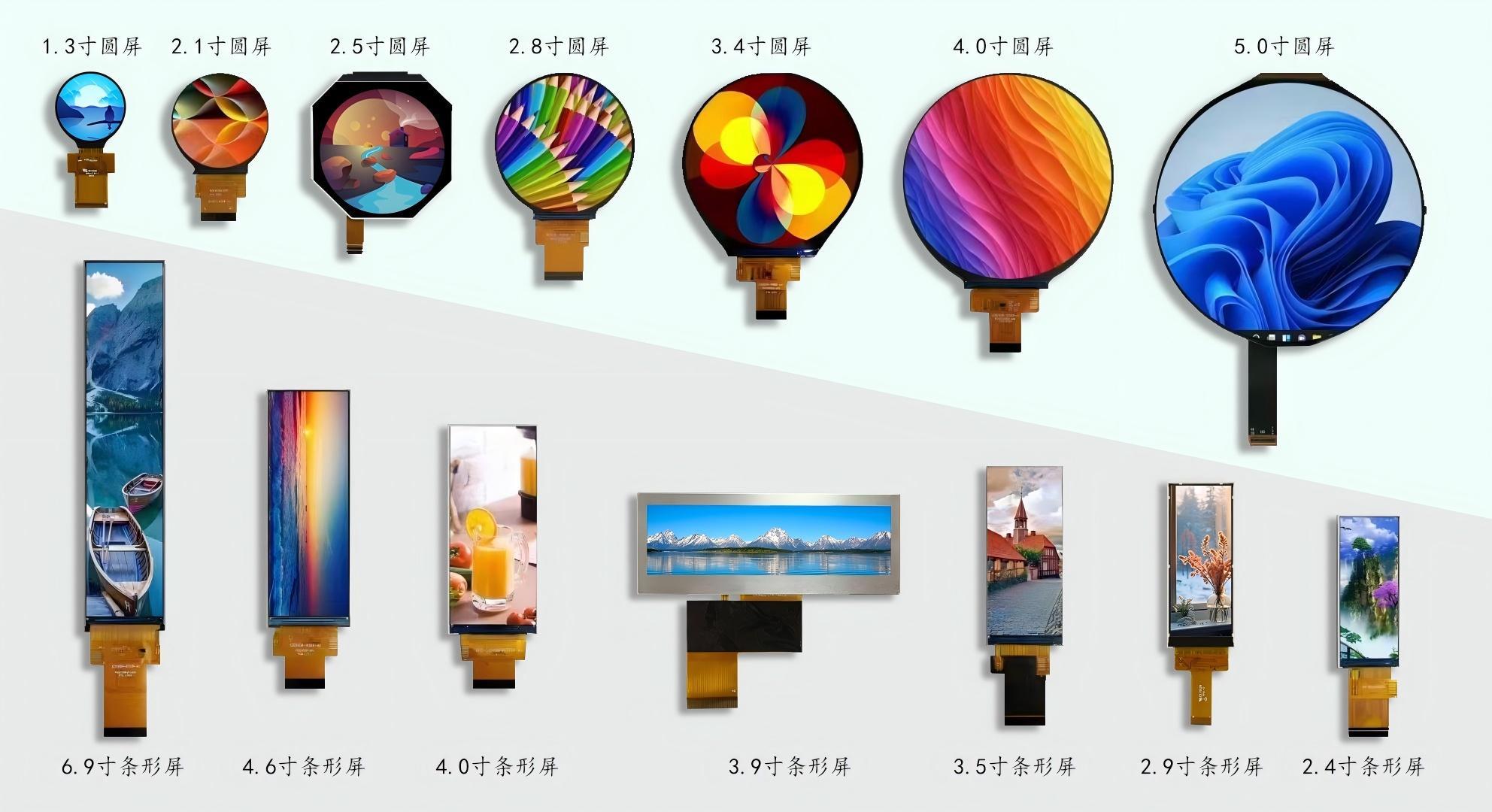

Kabilang sa mga pangunahing produkto nito ang mga monochrome LCD at monochrome modules, 0.96‑ hanggang 15.6‑inch TFT display modules, OLED modules, at HMI interactive modules, na malawakang ginagamit sa pang-industriya na kontrol, smart home, medical equipment, automotive display, at marami pang ibang field.

Para man sa mga pangunahing pangangailangan sa pagpapakita gamit ang mga LCD screen o mga solusyong may mataas na pagganap na kinakailangan ng mga tagagawa ng LCD display, ang CNK ay nagbibigay ng mga customized at cost-effective na solusyon. Ang paggamit ng mga advanced na linya ng produksyon at isang mahigpit na sistema ng kontrol sa kalidad, ang CNK ay patuloy na naghahatid ng matatag, pangunahing mga bahagi ng display sa mga customer nito.

Konklusyon

Mula sa pangunahing teknolohiya ng LTPS TFT hanggang sa pagsasama at pag-optimize ng kumpletong mga module ng display, ang bawat pagsulong sa industriya ng display ay umaasa sa synergy ng mga materyales, proseso, at mga kakayahan sa disenyo. Patuloy na palalalimin ng CNK ang presensya nito sa larangan ng pakikipag-ugnayan ng display at human-machine, na tumutulong sa higit pang mga end product na makamit ang mas malinaw at mas matalinong mga karanasan sa display.
