LCM: Ang display engine ng mga matalinong aparato - isang malalim na pagsusuri ng teknikal na core ng mga module ng LCD

Sa mga modernong elektronikong aparato, ang LCD screen ay nagsisilbing daluyan para sa pagtatanghal ng impormasyon, at ang pagganap nito ay direktang nakakaapekto sa karanasan ng gumagamit. Gayunpaman, ang pangunahing teknolohiya na tunay na tumutukoy sa kalidad ng pagpapakita at pagiging maaasahan ay ang LCM (LCD module). Ang artikulong ito ay nagbibigay ng isang malalim na paggalugad ng teknikal na arkitektura ng LCMS at ang kanilang mahalagang papel sa larangan ng pagpapakita.

Teknikal na kahulugan at komposisyon ng LCM

Ang isang LCM (LCD module) ay isang lubos na pinagsamang solusyon sa pagpapakita na organically pinagsasama ang mga likidong aparato ng pagpapakita ng kristal, mga drive circuit, control chips, PCB substrates, backlight system, at mga istrukturang sangkap. Ang pinagsamang disenyo na ito ay hindi lamang pinapadali ang proseso ng pagpupulong para sa mga OEM ngunit, mas mahalaga, tinitiyak ang pinakamainam na pagtutugma ng pagganap para sa sistema ng pagpapakita.

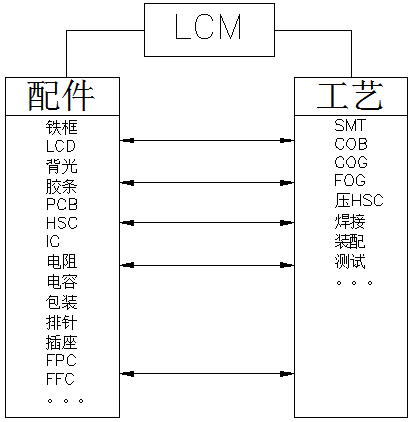

Mula sa isang pang -teknikal na pananaw, ang isang karaniwang LCM ay nagsasama ng mga sumusunod na pangunahing sangkap:

Ipakita ang core: LCD screen at drive chips

Circuit System: PCB board, resistors, capacitor, at iba pang mga passive na sangkap

System ng Koneksyon: FPC/FFC Flexible Circuits, PIN Header, at Sockets

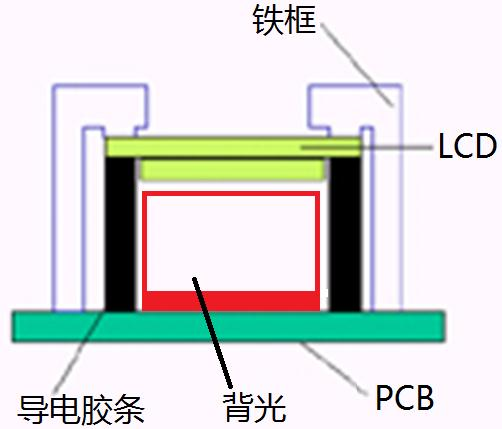

Structural System: Metal Frame, Gaskets, Backlight Modules

Pagtatasa ng mga pangunahing proseso ng pagmamanupaktura

Sa proseso ng pagmamanupaktura ng LCM, ang kumbinasyon ng iba't ibang mga dalubhasang pamamaraan ay nagsisiguro ng matatag na paggawa:

Proseso ng SMT

Pinapayagan ang paglalagay ng sangkap na may mataas na density, tinitiyak ang katumpakan at pagkakapare-pareho sa mga koneksyon sa circuit. Ito ang pangunahing proseso sa paggawa ng modernong electronics, na nagbibigay ng isang matatag na pundasyon ng circuit para sa pagmamaneho ng pagpapakita.

Proseso ng cog

Direktang bono ang drive IC papunta sa substrate ng salamin. Ang prosesong ito ay makabuluhang binabawasan ang laki ng module at nagpapabuti ng pagiging maaasahan ng koneksyon, na ginagawang angkop para sa mga aplikasyon na may mahigpit na mga kinakailangan sa espasyo.

Proseso ng fog

Nakamit ang tumpak na koneksyon sa pagitan ng nababaluktot na mga circuit at ang substrate ng salamin. Ang teknolohiyang ito ay nangangailangan ng napakataas na kawastuhan ng pag -align upang matiyak ang matatag na paghahatid ng signal.

Proseso ng cob

Ang mga bono ng ICS nang direkta sa PCB at pinoprotektahan ang mga ito gamit ang resin sealing. Ang prosesong ito ay nagpapaganda ng lakas ng mekanikal na lakas ng module at kakayahan ng anti-panghihimasok.

Teknikal na pagsusuri ng iba't ibang mga solusyon sa istruktura

Bilang ang core ng display system, ang istrukturang solusyon ng isang LCM ay direktang tinutukoy ang larangan ng aplikasyon at pagganap nito:

Mga pangunahing solusyon sa cog

LCD + COGIC: Ang pinaka -compact na disenyo ng istruktura

LCD + COGIC + PIN: Nagbibigay ng maaasahang koneksyon sa PIN

Lcd + cogic + fpc: nagbibigay -daan sa kakayahang umangkop na layout ng circuit

LCD + COGIC + HSC: Pagpapahusay ng pagiging maaasahan ng konektor

Solusyon sa Bonding Tab

Gumagamit ng anisotropic conductive film upang makamit ang koneksyon sa pagitan ng TCP at baso, na nagbibigay ng mahusay na pagganap sa mga tiyak na aplikasyon.

Solusyon sa Pagsasama ng COB

Ang mga bono ay nagtutulak ng mga IC nang direkta sa PCB, na nag -aalok ng mas malakas na kakayahang umangkop sa kapaligiran at katatagan ng mekanikal para sa module. Pinagsama sa pag-andar ng touch (LCD + cobic + TK), maaari itong matugunan ang mga kumplikadong mga kinakailangan ng mga aplikasyon ng pakikipag-ugnay ng tao-machine.

Mga pagsasaalang -alang sa teknikal para sa pasadyang pag -unlad

Sa pagbuo ng mga pasadyang LCD screen, maraming mga teknikal na sukat ay nangangailangan ng komprehensibong pagsasaalang -alang:

Ipakita ang mga parameter ng pagganap: paglutas, lalim ng kulay, oras ng pagtugon

Kapasagahan ng Kapaligiran: Saklaw ng temperatura ng Operating, Paglaban sa Vibration

Pagkakatugma sa Interface: Pagtutugma ng Mga Kinakailangan sa Signal ng Main Control Platform

Mga tagapagpahiwatig ng kahusayan ng enerhiya: natutugunan ang badyet ng kuryente ng mga produkto ng pagtatapos

Sa pamamagitan ng disenyo ng antas ng pang-agham na sistema, ang mga pasadyang mga screen ng LCD ay maaaring perpektong magkasya sa mga teknikal na kinakailangan ng mga tiyak na mga sitwasyon ng aplikasyon, na nagbibigay ng magkakaibang mga karanasan sa pagpapakita para sa mga produkto ng pagtatapos.

Mga uso sa pag -unlad ng teknolohiya

Sa patuloy na pagsulong ng teknolohiya ng pagpapakita, ang mga LCM ay umuusbong patungo sa mas mataas na pagsasama, mas mababang pagkonsumo ng kuryente, at mas malakas na pag -andar. Ang mga umuusbong na HMI na pakikipag-ugnay ng HMI-machine ay malalim na isinasama ang mga pag-andar ng touch, display, at computing, na nagdadala ng mas madaling intuitive interactive na karanasan sa mga matalinong aparato.

Tungkol sa CNK

Itinatag sa Shenzhen noong 2010, pinalawak ng CNK Electronics (CNK in Brief) ang mundo na nangungunang pabrika sa Longyan, Fujian noong 2019. Ito ay isang pambansang dalubhasa at makabagong "maliit na higanteng" negosyo na dalubhasa sa disenyo, pag -unlad, paggawa at pagbebenta ng mga produkto ng pagpapakita. Nagbibigay ang CNK ng mga customer ng isang buong hanay ng mga mabisang gastos na maliit at katamtamang laki ng mga module ng display, solusyon, at serbisyo na may mahusay na kalidad sa buong mundo. Nakabigyan sa teknolohiya at mataas na kalidad, ang CNK ay nagpapanatili ng napapanatiling pag -unlad, gumagana upang mag -alok ng mga customer ng mas mahusay at matatag na serbisyo.
