Mga Setting ng Master Porch Upang I -unlock ang Pagganap at Katatagan ng LCD - Mga pangunahing pagsasaalang -alang para sa disenyo ng hardware

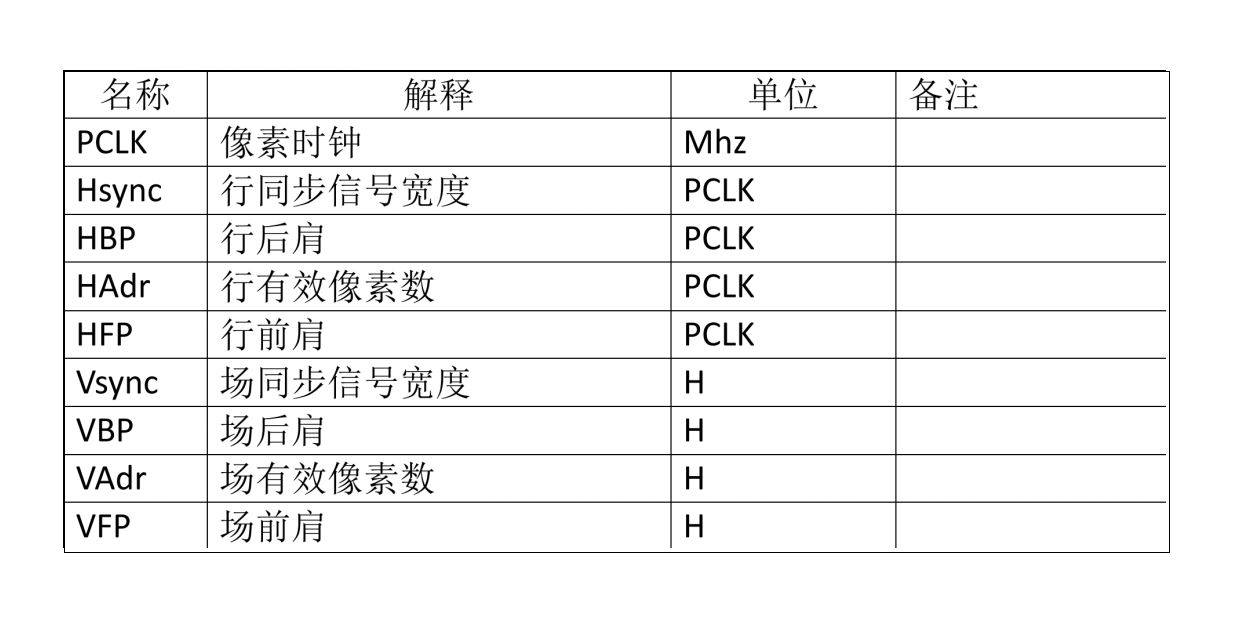

Sa disenyo ng hardware ng mga screen ng LCD at mga kaugnay na module ng LCD, ang tumpak na pagsasaayos ng mga parameter ng tiyempo ay pangunahing sa pagkamit ng pinakamainam na pagganap ng pagpapakita at katatagan ng system. Kabilang sa mga ito, ang mga setting ng porch (blanking interval) ay partikular na kritikal - tinukoy nila ang eksaktong mga hangganan ng orasan ng pixel (PCLK), pahalang/patayo na mga signal ng pag -sync (HSYNC/VSYNC), harap/likod na mga porches (HBP/HFP, VBP/VFP), at ang aktibong lugar ng Pixel (Hadr/VADR). Bilang isang propesyonal na tagagawa ng display ng LCD, binibigyang diin ng CNK Electronics (CNK) ang kahalagahan ng paglilinaw ng mga kinakailangan na parameter na ito sa panahon ng paunang yugto ng pagpili. Tinitiyak nito ang pagiging tugma sa pagitan ng driver ng IC at tiyempo ng substrate ng salamin, pag -iwas sa magastos na mga pagbabago sa disenyo sa ibang pagkakataon.

Ang mga parameter ng porch ay malayo sa mga di -makatwirang mga numero - direktang ididikta nila ang pagganap ng pangunahing pagpapakita. Ang dalas ng PCLK, na kinakalkula bilang PCLK = (HSYNC + HBP + HADR + HFP) × (VSYNC + VBP + VADR + VFP) × rate ng frame, direktang sumasalamin sa mga kinakailangan sa bandwidth ng system. Ang rate ng pag-refresh (karaniwang nagsisimula sa 60Hz, na may mga high-refresh-rate na mga display na umaabot hanggang sa 144Hz) ay limitado sa pamamagitan ng singil/paglabas ng mga kakayahan ng baso at IC. Masyadong mababa ang isang rate ng pag -refresh ay nagiging sanhi ng screen flicker, nakompromiso ang visual na kaginhawaan. Samakatuwid, ang mga disenyo ng hardware ay dapat magreserba ng sapat na tiyempo sa tiyempo (lalo na ang HFP/VFP) upang matiyak ang matatag na paghahatid ng signal kahit na sa high-resolution o high-refresh na ipasadya ang mga aplikasyon ng LCD.

  Ang uri ng interface ay direktang nakakaapekto sa pagpapatunay ng rate ng pag -refresh at mga diskarte sa pag -debug. Para sa mga interface ng RGB, ang mga inhinyero ay maaaring direktang masukat ang panahon ng signal ng VSYNC upang makalkula ang aktwal na rate ng pag -refresh. Para sa mga pangunahing module ng LCD na may mga interface ng MIPI, dapat ipadala ang mga tukoy na utos (hal., Pahina 0 R35H = 0x00), na sinusundan ng pagsukat sa pamamagitan ng TE pin. Ang mga disenyo ng hardware ay dapat magreserba ng mga pangunahing puntos sa pagsubok (hal., VSYNC, TE) at matiyak ang mataas na kalidad na pag-ruta ng signal upang maiwasan ang pagkagambala na maaaring magdulot ng mga pagkakamali sa pagsukat o pagpapakita ng mga anomalya (hal.

  Ang matagumpay na pagsasama ng screen ng LCD ay nakasalalay sa malalim na pakikipagtulungan sa mga nakaranas na tagagawa ng display ng LCD. Lalo na para sa pagpapasadya ng mga proyekto ng LCD o kumplikadong mga aplikasyon ng module ng LCD, nagpapayo ang CNK Electronics (CNK): ibahagi ang mga target na mga parameter ng porch at mga solusyon sa pagmamaneho nang maaga, pagkuha ng mga profile ng tiyempo ng salamin ng tagagawa at mga rekomendasyon sa pagsasaayos. Pinipigilan nito ang mga salungatan sa signal, mga iregularidad ng kapangyarihan, o mga isyu sa EMC. Nag-aalok ang Teknikal na Koponan ng CNK ng end-to-end na suporta-mula sa pag-optimize ng porch at pagtutugma ng interface upang mag-signal ng pagsusuri ng integridad-ang pagsulat ng iyong disenyo ng hardware ay nagtagumpay sa unang pagsubok at pinakawalan ang buong pagganap at pagiging maaasahan ng mga module ng pagpapakita.

  CNK Electronics - Mastering Mga Parameter ng Timing, Pagpapalakas ng Iyong Visual Innovation na may Propesyonal na Teknolohiya ng Display.
