LCM conductive elastomer connectors: ang "nababaluktot na tulay" para sa mga elektronikong koneksyon sa elektronik

Kung ikukumpara sa mga konektor ng paghihinang o pin, ang pagtitipon na may mga conductive elastomer connectors ay katulad ng "isang-click na koneksyon"-na nangangailangan lamang ng tumpak na paglalagay at ang aplikasyon ng naaangkop na presyon. Ito ay lubos na pinapasimple ang mga proseso ng produksyon, nagpapahusay ng kahusayan sa automation at produksyon, at makabuluhang binabawasan ang mga gastos sa pagpupulong, na ginagawa itong mainam na pagpipilian para sa pagmamanupaktura ng masa.

Masalimuot na istraktura, matatag na paghahatid

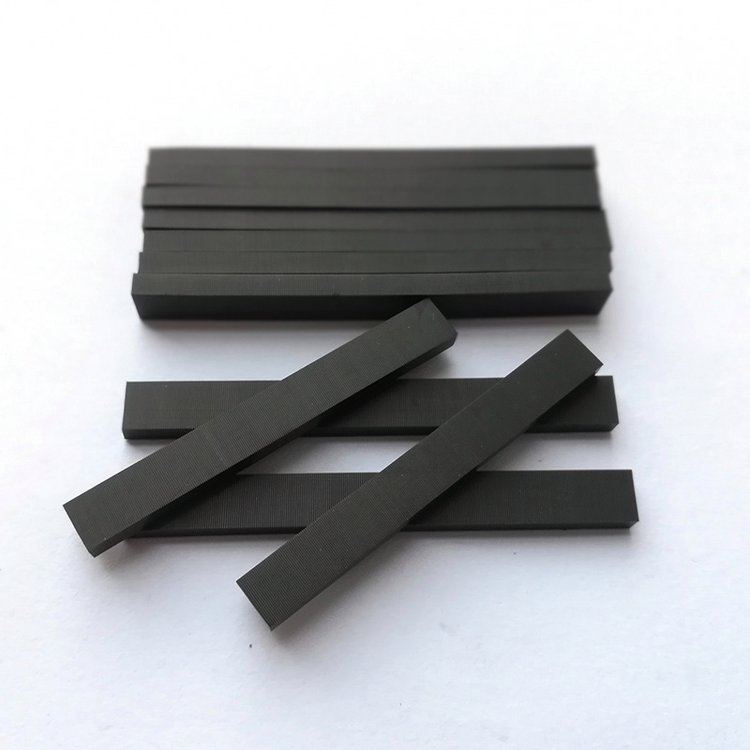

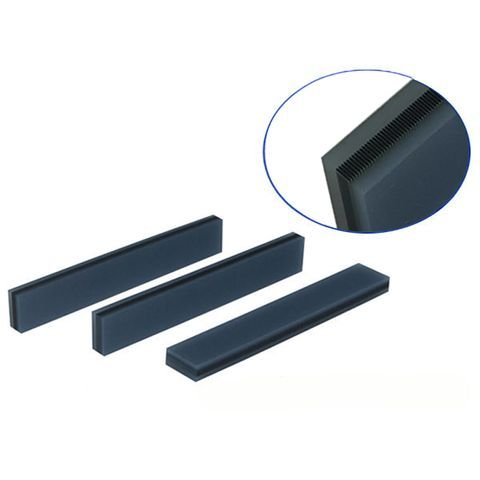

Hindi ito ordinaryong strip. Nagtatampok ito ng isang tumpak, alternating layered na istraktura ng conductive silicone goma at insulating silicone goma, gumaling sa form. Lumilikha ito ng hindi mabilang na kahanay, tiyak na spaced conductive channel (kahawig ng mga guhitan ng zebra). Ang disenyo na ito ay nagbibigay-daan sa perpektong hawakan ang kasalukuyang at signal ng paghahatid sa pagitan ng LCD at PCB, habang inaalok ang likas na paglaban ng panginginig ng boses at pagpapapangit ng resilience ng mga materyales sa goma, tinitiyak ang pangmatagalang, matatag, at maaasahang koneksyon.

Mahusay na pagpupulong, pag -optimize ng gastos

Kung ikukumpara sa mga konektor ng paghihinang o pin, ang pagtitipon na may mga conductive elastomer connectors ay katulad ng "isang-click na koneksyon"-na nangangailangan lamang ng tumpak na paglalagay at ang aplikasyon ng naaangkop na presyon. Ito ay lubos na pinapasimple ang mga proseso ng produksyon, nagpapahusay ng kahusayan sa automation at produksyon, at makabuluhang binabawasan ang mga gastos sa pagpupulong, na ginagawa itong mainam na pagpipilian para sa pagmamanupaktura ng masa.

Mga pamantayan sa pagpili ng pangunahing: Ang mga parameter ay nagdidikta ng tagumpay

Upang ganap na magamit ang pagganap nito, ang tumpak na pagpili ay mahalaga:

Ang dalawang materyal na kampeon:

Solid Silicone: Ang Pangkabuhayan na Pagpipilian. Katamtamang pagkalastiko (katigasan 35 ° ~ 45 °). Nangangailangan ng pansin sa mga hakbang na anti-static at pag-iwas sa pagpapapangit sa panahon ng pagpapadala.

Foamed silicone (foam goma): malambot at lumalaban sa kontaminasyon (katigasan 20 ° ~ 30 °). Napakahusay na paglaban sa pagpapapangit. Nangangailangan ng diin sa proteksyon ng kahalumigmigan. (Ang pangunahing conductive carbon layer tigas para sa pareho ay 65 ° ~ 75 °).

Core Dimensional & Electrical Parameter:

Pitch (0.05/0.1/0.18mm): Ang Golden Rule! Tiyakin na ang bawat PCB pad ay sakop ng hindi bababa sa 3 conductive layer (4-5 layer na inirerekomenda para sa 0.05mm pitch). Ito ang pundasyon para sa integridad ng signal.

Conductive Layer Width (0.4 ~ 1.0mm): nakakaapekto sa pangkalahatang tigas ng konektor at disenyo ng taas. Pangkalahatang panuntunan: lapad ng konektor ≤2.0mm pares na may 0.6mm conductive layer; ≥2.0mm pares na may 0.8mm.

Anggulo ng ikiling (conductive layer inclination): karaniwang kinokontrol sa ≤2 °.

Taas (Kritikal!): Formula ng Pagkalkula: Taas ng Konektor = H × (1 + Compression Ratio). Ang H ay ang teoretikal na agwat sa pagitan ng hakbang ng LCD na underside at ang tuktok na PCB pagkatapos ng pagpupulong (H = PCB na taas ng ibabaw - kapal ng metal na frame - taas ng rib - LCD Ito kapal).

Ratio ng Compression (Lifeline!): Mahigpit na mapanatili ang 10%~ 15%! Sa ibaba ng 10% na panganib ay hindi magandang pakikipag -ugnay at hindi matatag na impedance; Sa itaas ng 15% ay maaaring durugin ang konektor o warp ang PCB, na nagiging sanhi ng mga pagkabigo sa pagpupulong o pinsala.

Pagganap ng Elektriko: Ang conductive layer resistivity ay dapat na napakababa (hal., Pa Type ≤1.1 ω · cm), at insulating layer resistivity na napakataas (≥10^12 ω · cm), tinitiyak ang mahusay na pagpapadaloy at perpektong paghihiwalay.

Malawak na aplikasyon, pagkakaroon ng pagkakaroon

Mula sa mga calculator ng bulsa, matalinong metro, at mga screen ng medikal na monitor, hanggang sa mga automotikong display, mga interface ng kontrol sa industriya, at mga aparato ng komunikasyon, mga konektor ng conductive na elastomer, kasama ang kanilang compact na laki, mataas na pagiging maaasahan, at madaling pagpupulong, ay nagsisilbing mga "unsung bayani" na ilaw sa pagpapakita sa hindi mabilang na mga elektronikong aparato.

Konklusyon

Ang isang maliit na zebra strip ay nagdadala ng mga makabuluhang koneksyon. Malalim na pag-unawa sa mga materyal na katangian nito at tumpak na pagkontrol sa mga pangunahing mga parameter (lalo na ang panuntunan sa saklaw ng pitch, saklaw ng ratio ng compression, at pagkalkula ng taas) ay sentro upang matiyak ang matatag na pagganap ng pagpapakita at pangmatagalang operasyon ng mga elektronikong aparato. Pumili ng isang propesyonal at maaasahang conductive elastomer connector solution upang maipasok ang katatagan sa iyong mga koneksyon sa elektronikong katumpakan!
