Disenyo ng interface ng RGB: Ang gateway sa pagpapakita ng mataas na kahusayan sa mga pasadyang mga screen ng LCD

  Sa modernong teknolohiya ng pagpapakita, ang interface ng RGB ay nakatayo bilang isang pangunahing solusyon para sa pagmamaneho ng mga screen ng LCD-lalo na ang mga pagpapakita ng mataas na pagganap tulad ng TFT-salamat sa kakayahang magpadala ng buong kulay na data ng imahe sa mataas na bilis. Bilang isang nakaranas na pasadyang tagagawa ng display ng LCD, nauunawaan ng CNK Electronics (CNK) kung paano nakakaapekto ang mga epekto ng disenyo ng interface ng RGB interface. Ang core nito ay namamalagi sa tumpak na pag -synchronise signal polarity pagtutugma at pagsasaayos ng parameter ng tiyempo, na bumubuo ng teknikal na pundasyon para sa matatag, makinis na visual at mayaman, tunay na mga kulay.

Dual-Mode Operation, Flexible CompatibilityAng interface ng RGB ay pangunahing nag-aalok ng dalawang mahusay na mga mode ng pagtatrabaho:

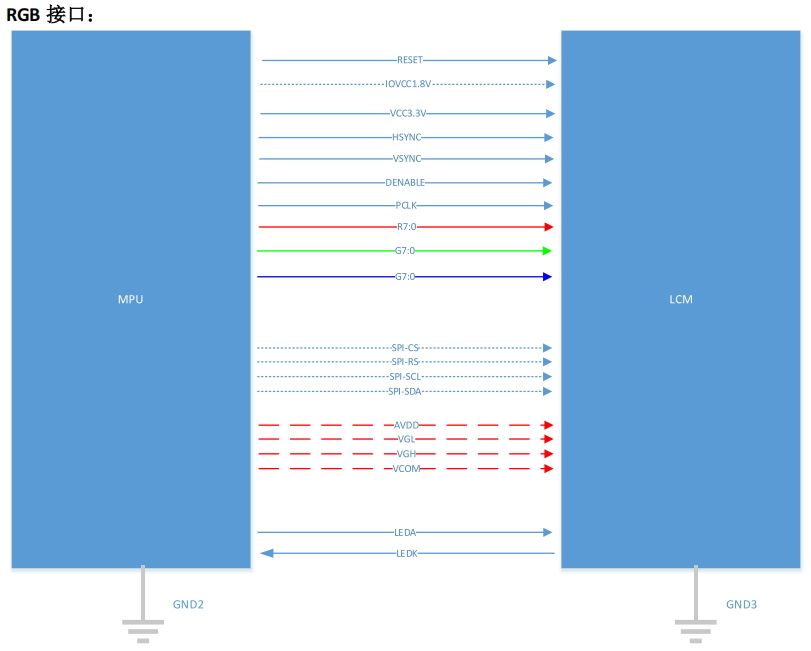

Den Mode (Data Paganahin ang priyoridad): Dito, ang Paganahin ang signal ay susi para sa pagkontrol sa window ng data na wastong window. Ang yugto ng signal ng orasan ng PCLK (pagtaas ng paghahatid ng gilid/pagbagsak ng gilid ng latching) ay dapat na mahigpit na mag -synchronize sa module ng LCD; Kung hindi man, maaaring mangyari ang katiwalian sa screen. Ang paghahatid ng data ng parallel sa pamamagitan ng pula (R7 ~ R0), berde (G7 ~ G0), at asul (B7 ~ B0) 8-bit na linya ay nagtutulungan na naghahatid ng 16.77 milyong kulay. Ang HSYNC at VSYNC ay maaaring gawing simple sa mode na ito.

  Bilang isang propesyonal na tagagawa ng LCD display, kinikilala namin kung paano ang mga banayad na pagkakaiba -iba ng tiyempo at tumpak na pagtutugma ng signal polarity matukoy ang katatagan ng mga screen ng LCD. Kasosyo sa CNK para sa end-to-end na suporta sa teknikal-mula sa pagtatasa ng pagtutukoy ng interface at gabay sa disenyo sa pasadyang pag-unlad ng LCD-na tinutukoy ang iyong mga solusyon sa pagpapakita na may katumpakan sa mundo ng high-speed, full-color visual.

Mga mahahalagang disenyo: Ang tagumpay ay namamalagi sa Detailstwo Mga Kritikal na Punto na hinihiling ng pagbabantay sa RGB Interface Design:

1. Kumpirma ng pagkakasunud-sunod ng linya ng linya: Kapag ang interface ng isang screen ay gumagamit ng mga generic na label tulad ng DB0-DB24, mahalaga na kumpirmahin ang eksaktong pag-aayos ng signal ng RGB sa loob ng bus kasama ang LCD module supplier. Ang maling pag -order ay nagdudulot ng matinding pagbaluktot ng kulay.

2.Clear Functional Boundaries: Ang isang dalisay na interface ng RGB ay isang high-speed na "one-way display data channel" na hindi makakaya ng pagpapadala ng mga utos ng pagsisimula o katayuan sa pagbasa. Kaya, sa mga pasadyang proyekto ng LCD, madalas itong nakikipagtulungan sa mga control interface tulad ng SPI, na humahawak sa pagsisimula ng screen at pamamahala.

  Bilang isang propesyonal na tagagawa ng LCD display, kinikilala namin kung paano ang mga banayad na pagkakaiba -iba ng tiyempo at tumpak na pagtutugma ng signal polarity matukoy ang katatagan ng mga screen ng LCD. Kasosyo sa CNK para sa end-to-end na suporta sa teknikal-mula sa pagtatasa ng pagtutukoy ng interface at gabay sa disenyo sa pasadyang pag-unlad ng LCD-na tinutukoy ang iyong mga solusyon sa pagpapakita na may katumpakan sa mundo ng high-speed, full-color visual.
