Disenyo ng Pagmamaneho ng Backlight: Mga Kritikal na Detalye para sa Pag -iilaw ng Kalidad ng Display Screen

Sa mundo ng mga screen ng LCD, kung ito ay isang malinaw na monochrome screen o isang masiglang kulay ng screen, ang backlight ay ang kaluluwa ng visual na pagtatanghal nito. Gayunpaman, ang pagmamaneho ng backlight ay mas kumplikado kaysa sa simpleng "kapangyarihan para sa ilaw." Ang pagpapabaya sa mga detalye ng disenyo ay maaaring humantong sa hindi pantay na ningning at pinanghihinang karanasan ng gumagamit sa pinakamahusay, o pinaikling display screen habang buhay sa pinakamalala. Ang artikulong ito ay sumasalamin sa mga pangunahing prinsipyo ng disenyo ng pagmamaneho ng backlight, na nagbibigay kapangyarihan sa mga inhinyero upang makabuo ng matatag at maaasahang mga solusyon sa pagpapakita.

1. Patuloy na kasalukuyang pagmamaneho: Ang pundasyon ng pagkakapareho ng ningning

Ang mga LED ng Backlight ay dapat na hinihimok ng isang palaging kasalukuyang mapagkukunan! Ito ay pinakamahalaga sa paglutas ng isyu ng "hindi pantay na ningning sa iba't ibang mga module sa ilalim ng parehong boltahe." Ang mga LED na likas na nagpapakita ng mga pagkakaiba-iba sa pasulong na boltahe (VF) (karaniwang halaga ng solong pinamumunuan: 2.7-3.2V). Sa ilalim ng patuloy na boltahe ng boltahe, ang mga LED na may isang bahagyang mas mababang VF ay makakakuha ng mas maraming kasalukuyang, na nagreresulta sa mas mataas na ningning, habang ang mga may mas mataas na VF ay magiging dimmer. Ang patuloy na kasalukuyang pagmamaneho ay tumpak na kinokontrol ang kasalukuyang sa pamamagitan ng bawat LED (karaniwang 15-20mA), tinitiyak ang pagkakapareho sa mga screen ng monochrome at tumpak na pag-aanak ng kulay sa mga screen ng kulay.

2. Kontrol ng Timing: Pag -iwas sa "Ghosting" at "Flickering"

Kapag ang isang LCD screen ay nagpapagana o nagising mula sa pagtulog, ang panloob na likidong kristal ay nangangailangan ng oras ng pagtugon at hindi maabot ang isang matatag na estado ng pagpapakita kaagad. Ang pag -activate ng backlight agad sa ilalim ng mga kundisyong ito ay nagiging sanhi ng mga gumagamit na makita ang magulong "multo" o hindi matatag na pag -flick. Ang mga pangunahing patakaran sa disenyo ay:

Power-on/Wake-Up: Ang backlight ay dapat na maisaaktibo lamang pagkatapos ng pagpapakita ay na-refresh ng hindi bababa sa 30 mga frame at nagpapatatag. Tinitiyak nito ang mga gumagamit na makakita ng isang matatag, malinaw na paunang imahe.

Power-off/Sleep: Mahigpit na sumunod sa pagkakasunud-sunod: Unang i-deactivate ang backlight, pagkatapos ay huwag paganahin ang signal ng pagpapakita at gupitin ang kapangyarihan sa screen ng pagpapakita. Ang pagbabalik sa pagkakasunud -sunod na ito ay maaaring maging sanhi ng hindi normal na maliwanag na mga patch o "ghosting" artifact sa panahon ng pag -shutdown.

3. Pagkalkula ng Disenyo ng Circuit at Parameter: Ang kaligtasan at kahusayan

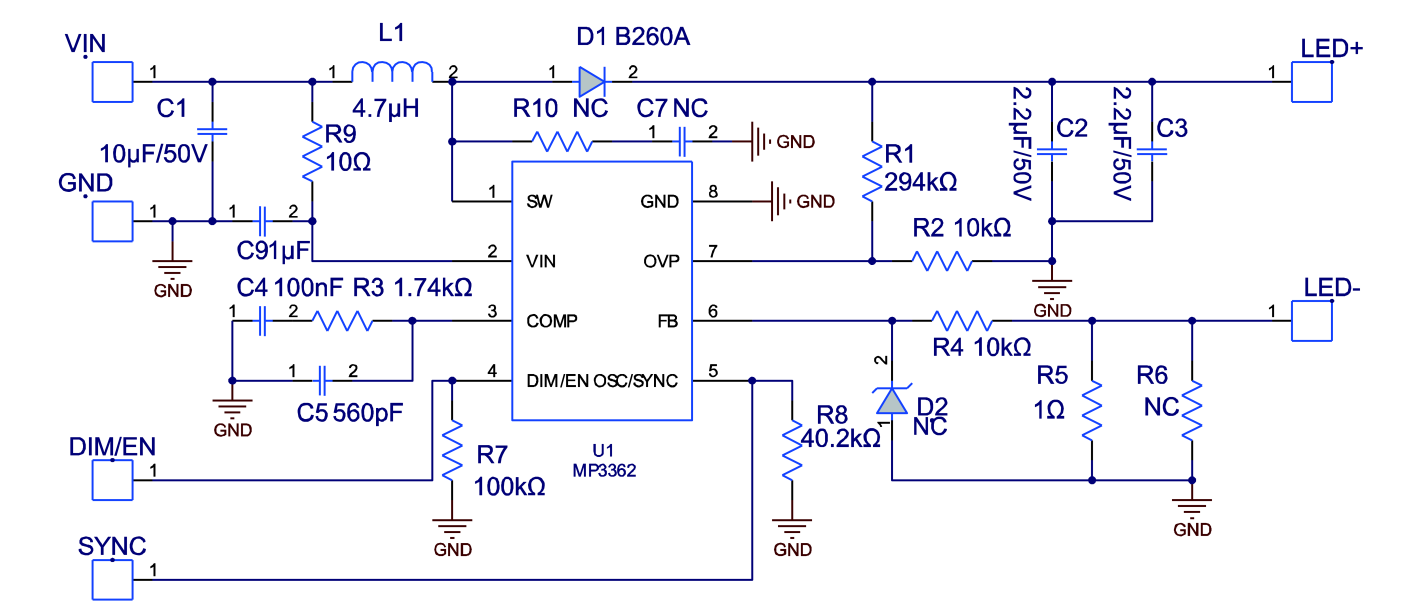

Kasama sa mga karaniwang topologies ng drive circuit:

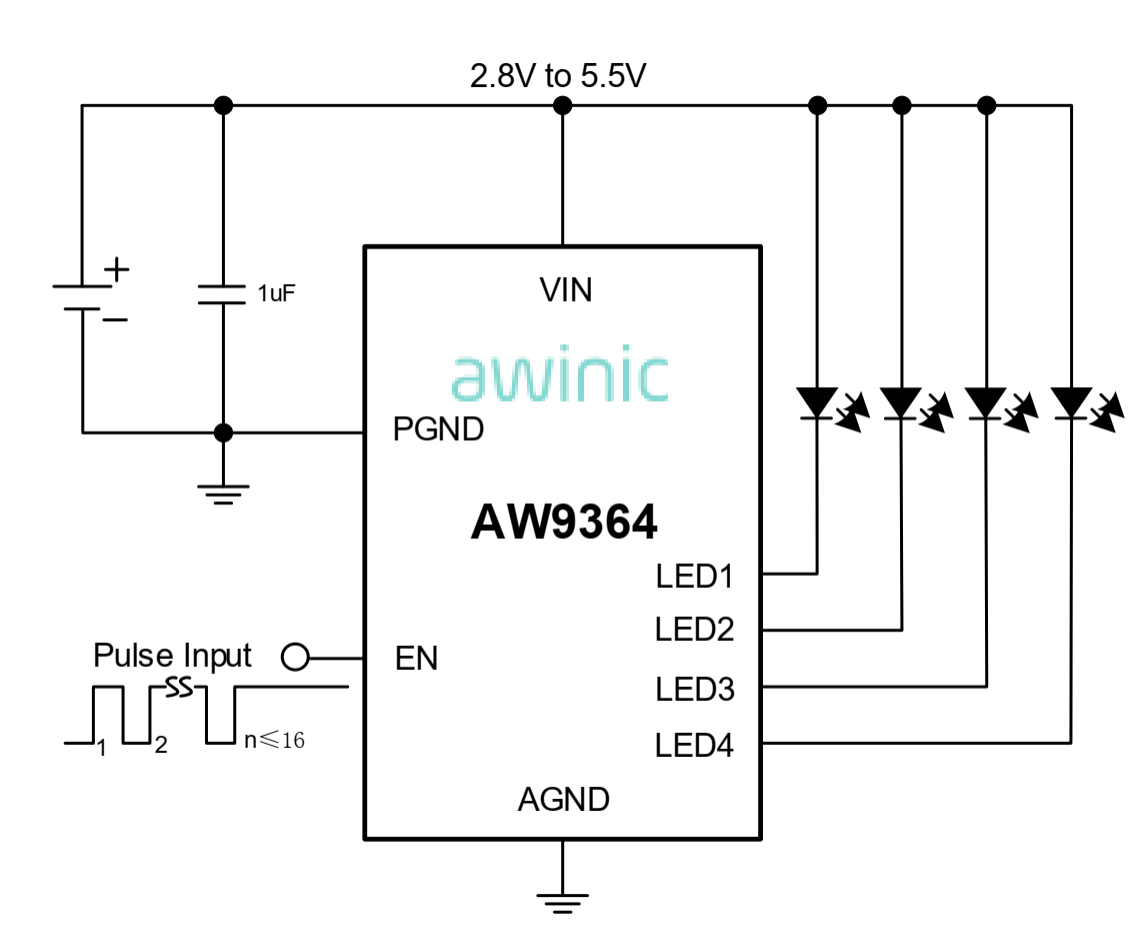

Single-Led Parallel Drive: Medyo simpleng disenyo na may mahusay na kalabisan (ang pagkabigo ng isang LED ay hindi nakakaapekto sa kabuuan). Gayunpaman, ang kabuuang demand ng kasalukuyang drive ay mataas (hal., 8 na mga LED na kahanay ay nangangailangan ng 120-160mA @ 20mA/LED).

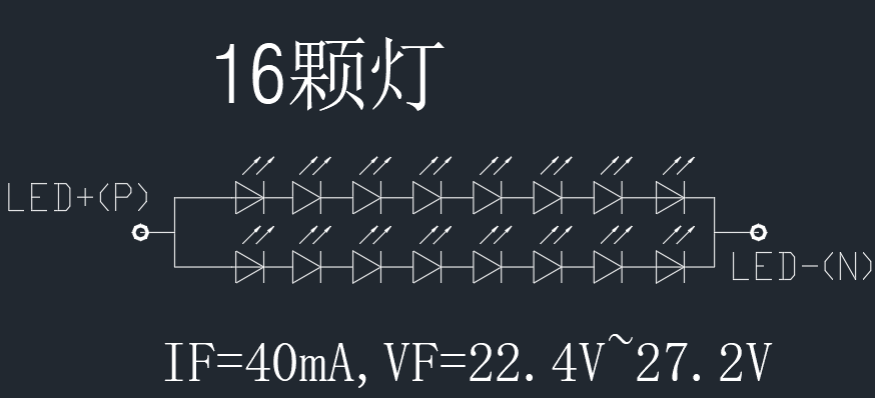

Multi-string series-parallel drive: mas mahusay, angkop para sa daluyan hanggang sa malalaking mga screen ng LCD. Mga Pagsasaalang -alang sa Disenyo:

Serye ng boltahe: Kabuuang boltahe bawat LED string = solong LED VF * Numero sa serye. Halimbawa: 8 LEDs sa serye ay nangangailangan ng boltahe ng drive ≥ 3.2V * 8 = 25.6V (isaalang -alang ang margin).

Parallel Kasalukuyang: Kabuuang drive kasalukuyang = kasalukuyang bawat string * bilang ng mga kahanay na mga string. Halimbawa: 2 mga string na kahanay, 20mA bawat string, kabuuang kasalukuyang = 20mA * 2 = 40mA.

Serye ng boltahe: Kabuuang boltahe bawat LED string = solong LED VF * Numero sa serye. Halimbawa: 8 LEDs sa serye ay nangangailangan ng boltahe ng drive ≥ 3.2V * 8 = 25.6V (isaalang -alang ang margin).

Konklusyon

Ang isang pambihirang karanasan sa screen ng display ay nagsisimula sa tumpak na disenyo ng pagmamaneho ng backlight. Kung para sa mga screen na sensitibo sa monochrome o biswal na hinihingi ang mga screen ng kulay, malalim na pag-unawa at paglalapat ng patuloy na kasalukuyang mga prinsipyo sa pagmamaneho, mahigpit na pagkontrol sa pagkakasunud-sunod ng kuryente, tumpak na kinakalkula ang mga parameter ng serye-kahanay, at pagsunod sa mga pamantayan sa kaligtasan ay mga mahahalagang hakbang sa paglikha ng mga de-kalidad na produkto ng pagpapakita ng buhay. Ang mga tila menor de edad na "detalye" ay tiyak na ang mga kritikal na kadahilanan na tumutukoy sa panghuli kalidad ng screen ng display at kasiyahan ng gumagamit.
