Mga pagtutukoy ng disenyo ng layout ng fpc cable: Pag -iwas sa pagbasag, magkakasunod na pakikipag -ugnay, at pagtiyak ng matatag na paghahatid ng HD display

Sa panahon ng mga matalinong aparato na hinahabol ang panghuli karanasan sa visual, kritikal ang kalidad ng pagpapakita ng mataas na kahulugan. Gayunpaman, ang data ay nagpapahiwatig na ang isang makabuluhang bahagi ng mga pagkabigo sa pagpapakita ay nagmula sa mga isyu sa paghahatid ng signal. Tulad ng data na "Lifeline," ang nakapangangatwiran na disenyo ng layout ng FPC cable na direktang tumutukoy sa pagiging maaasahan ng produkto at karanasan ng gumagamit. Upang maiwasan ang mga karaniwang pitfalls, sumunod sa mga sumusunod na pagtutukoy ng disenyo ng pangunahing at kritikal na pagsasaalang -alang:

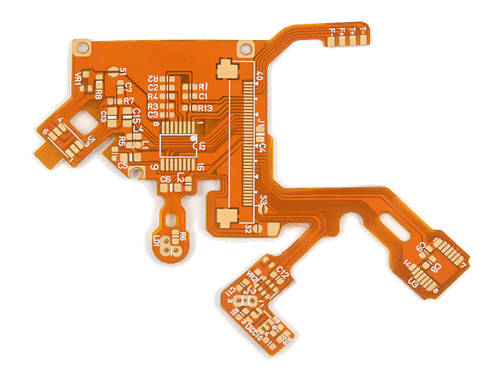

Mga pagtutukoy sa pangunahing disenyo: Mga pangunahing prinsipyo para sa pinahusay na pagiging maaasahan ng cable

Pagtitapos ng katumpakan upang maiwasan ang pagbasag ng cable ：

Minimum na Bend Radius: Kailangang ≥5mm sa panahon ng baluktot ng cable. Ang mas maliit na radii ay nagtulak ng labis na stress sa mga panloob na conductor, makabuluhang pagtaas ng panganib ng bali.

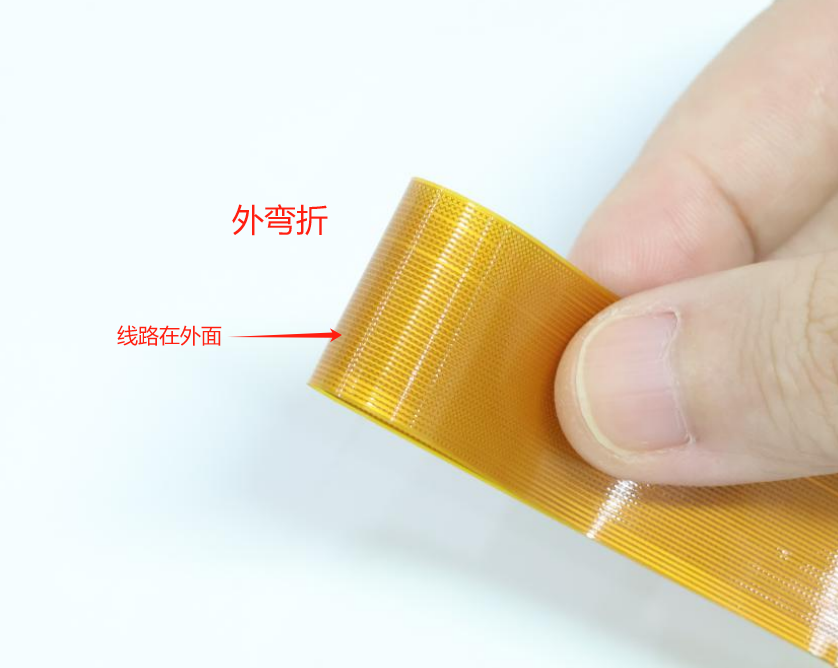

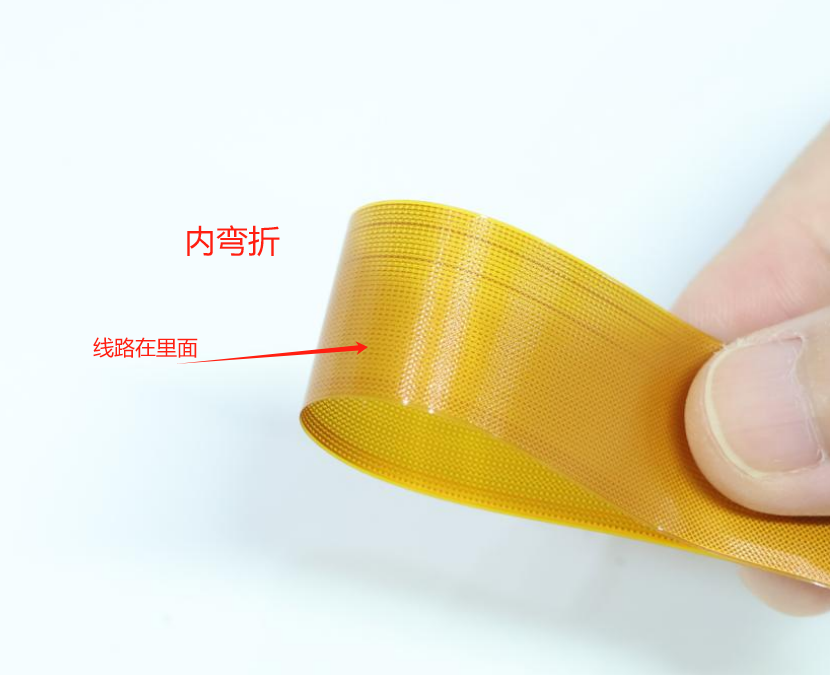

Ginustong Direksyon ng Bend: Poriin ang panloob na bends sa mga panlabas na bends. Outer bends paksa conductors sa makunat na puwersa, binabawasan ang habang -buhay na cable.

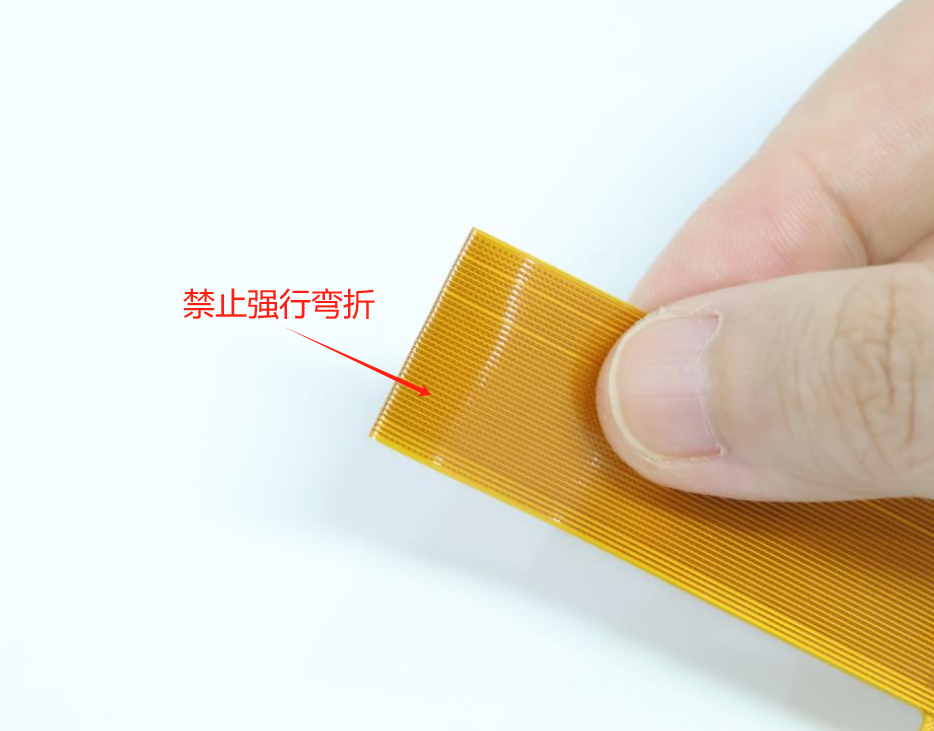

Iwasan ang paulit -ulit na pagbaluktot: Mahigpit na limitahan ang maraming mga bends sa parehong lokasyon. Layunin para sa solong, tumpak na mga baluktot na operasyon.

Disenyo Tandaan: Ang pinsala sa mikroskopiko na liko ay madalas na nakatagong sanhi ng mga pagkabigo sa batch.

Ligtas na pag -aayos upang maalis ang pagkagambala sa panginginig ng boses:

Ang pagpapatakbo ng panginginig ng boses ay isang pangunahing kalaban sa pagiging maaasahan ng cable, na humahantong sa konektor ng magkakasamang pakikipag -ugnay at kawalang -tatag ng signal.

Epektibong Solusyon: Gumamit ng mataas na pagkilala sa presyon na sensitibo sa presyon upang mahigpit na ma-secure ang ruta ng cable sa maraming mga puntos. Ito ay isang mataas na gastos na epektibong panukala upang maiwasan ang mga pagkabigo na may kaugnayan sa panginginig ng boses.

Na-optimize na haba para sa integridad ng high-speed signal:

Sa paglaganap ng 4K/8K na mga high-resolution na display, ang mga FPC data transmission volume surge, na ginagawang kritikal ang haba ng cable para sa kalidad ng signal.

Inirerekumendang Pamantayan: Ang mga cable ng paghahatid ng data ay dapat na ≤10cm. Ang mga maikling distansya ay matiyak na ang high-speed, low-loss transmission.

Pinalawak na haba ng protocol: Kung ang mga hadlang sa istruktura ay nangangailangan ng 20-30cm cable, ang mahigpit na pagpapatunay ng batch ay sapilitan upang mapatunayan ang integridad ng signal, katatagan, at pagsunod sa ani ng produksyon.

Mga Kritikal na Pagsasaalang -alang:

 Pag -iwas sa pinsala sa pagpapakita at mga limitasyon sa pag -andar

TFT Screen Protection Rule: Ganap na walang mekanikal na stress ay maaaring mailapat sa display panel! Ang panlabas na puwersa o stress ay nagdudulot ng hindi maibabalik na "mura" (ulap) na mga depekto.

Ipakita ang mga limitasyon sa pag -ikot:

Mga resolusyon ≤320x480:

Karaniwang isama ang buong RAM, sa pangkalahatan ay sumusuporta sa pag -ikot ng imahe ng 90 ° (nagbibigay -daan sa nababaluktot na mga layout at pag -optimize ng kuryente).

Mga resolusyon> 320x480:

 Dahil sa hindi o limitadong panloob na RAM, ang pag -ikot ng 90 ° sa pangkalahatan ay hindi suportado. Ang suporta na tiyak na modelo ay dapat kumpirmahin sa aming FAE!

Pag -andar ng Mirroring ng Larawan: Karamihan ay nagpapakita ng suporta ng patayo/pahalang na imahe ng salamin sa pamamagitan ng hardware (jumpers) o mga utos ng software. Ang mga pamamaraan ng pagpapatupad at pagiging tugma ng modelo ay dapat kumpirmahin sa aming FAE!
