Ang iyong LCD screen ay nagpapakita ng mga kakaibang kulay? 3-Hakbang na Gabay sa Diagnosis!

Kapag ang mga kagamitan sa pang -industriya ay biglang nagiging asul, mapula -pula, o magpakita ng mga pangit na kulay, hindi lamang ito isang pag -aalsa sa pagpapatakbo - maaari itong mag -signal sa ilalim ng mga isyu sa paghahatid ng hardware o signal.

  Sa mga kritikal na patlang tulad ng pagsubaybay sa kuryente, mga medikal na aparato, o mga sistema ng automotiko, ang kawastuhan ng pagpapakita ay mahalaga para sa kaligtasan at kahusayan. Huwag mag -panic kapag ang mga kulay ay nag -rogue; Ang sistematikong pag -aayos ay susi!

Hakbang 1: Pasimplehin sa grayscale - ibukod ang isyu!

  Magsimula sa pamamagitan ng pagtanggal ng pagiging kumplikado ng kulay. Ipakita ang purong itim at puti na nilalaman. Kung nakita mo ang mga hindi normal na mga patch, streaks, hindi pantay na backlighting, o naisalokal na dimming/pag -aantig, ang problema ay malamang na tumuturo sa pisikal na pinsala (hal., Mga marka ng presyon, patay na mga pixel), pagkabigo sa backlight, o hindi matatag na boltahe sa pagmamaneho. Ang hakbang na ito ay mabilis na kinikilala kung ito ay isang "pinsala sa hardware" o isang mas malalim na "sintomas ng kulay."

Hakbang 2: Pangunahing Kulay ng Kulay - Pinpoint Faulty Channels!

  Kung ang grayscale ay lilitaw na normal, ang mga pokus ay nagbabago sa pagproseso ng signal. Magsagawa ng mga indibidwal na pula, berde, at asul na mga pagsubok. Ipakita ang full-screen purong pula, berde, at asul na sunud-sunod. Maingat na obserbahan: May nawawala ba ang kulay? Abnormally dim? O pagpapakita ng hindi inaasahang tints? Halimbawa, ang mga rosas/dilaw na mga spot sa panahon ng isang pulang pagsubok ay nagpapahiwatig ng mga isyu tulad ng nasira na mga sub-pixel circuit, maluwag na fpc flex cable, o mga faulty color-channel output sa driver IC. Ang "color triage" na ito ay tumpak na hinahanap ang sanhi ng ugat.

Hakbang 3: I -decode ang Order - Match RGB/BGR Mga Setting!

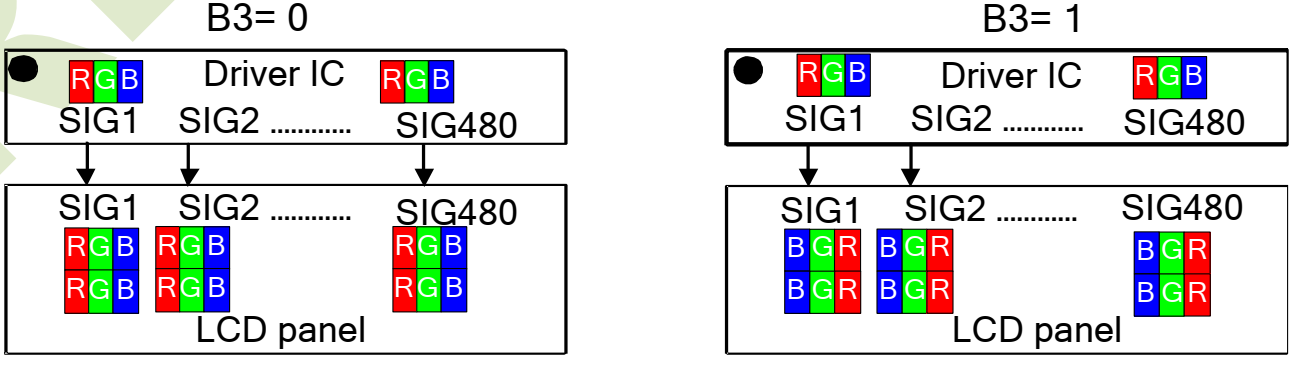

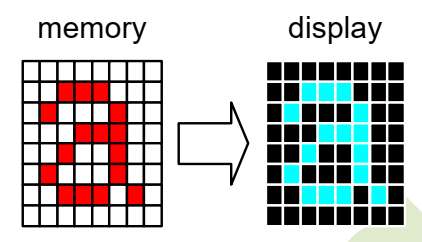

  Kung nagpapatuloy ang mga isyu, ang salarin ay maaaring magsinungaling sa mga protocol ng komunikasyon ng hardware-software-partikular, order ng data ng kulay! Ang mga LCD screen ay maaaring gumamit ng mga pag -aayos ng RGB o BGR subpixel. Kung ang iyong Mainboard (MCU/SOC) ay naglalabas ng data sa pagkakasunud-sunod ng RGB habang ang LCD screen ay nagkukulang sa BGR (o kabaliktaran), ang mga kulay ay magbabalik nang buo (e.g., Red ay nagiging asul)! Laging cross-check screen specs na may mga setting ng driver ng platform, tinitiyak ang format ng kulay o order ng pixel na perpektong nakahanay. Ang hakbang na ito ay tulay ang "kulay ng puwang ng wika," pagpapanumbalik ng tumpak na visual.

  Nakaharap sa patuloy na mga isyu? Bilang isang nangungunang tagagawa ng display ng LCD ng China, nag -aalok ang CNK Electronics ng mga naaangkop na solusyon. Ipasadya ang mga module ng LCD na may tumpak na mga pagsasaayos ng RGB para sa walang tahi na pagsasama. Makipag -ugnay sa amin para sa pagpapakita ng inhinyero upang maihatid ang kalinawan, pagiging maaasahan, at pagganap.
